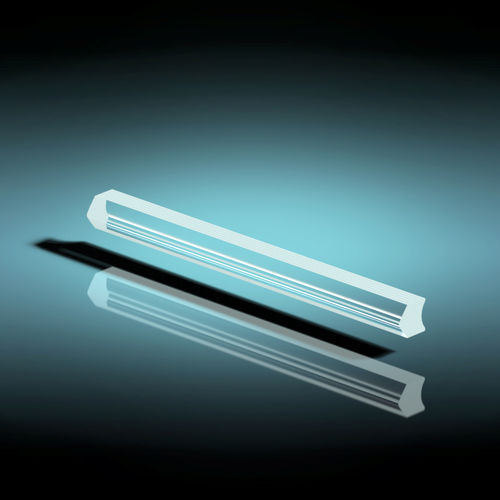

Lente cilindrico D142-040 series

in vetroacilindricoper laser

La sfaccettatura di emissione del diodo laser monomodale è tipicamente alta 1 micron e larga 3-5 micron. Il suo fascio di uscita è altamente divergente in una direzione detta "asse veloce" perpendicolare all'emettitore e meno lungo la sfaccettatura o "asse lento". La collimazione di un fascio così asimmetricamente divergente con una combinazione di lenti di collimazione ad asse veloce e lento, o lenti FAC e SAC, produce una sezione trasversale del fascio rettangolare non adatta a tutte le applicazioni. In alternativa, la lente Fast-Axis Reducer (FAR) collima l'asse veloce di un fascio di diodi laser con la sua superficie acilindrica convessa. Poi, la sua superficie cilindrica concava reintroduce la divergenza del fascio ad asse veloce pari a quella dell'asse lento. Lo spessore appropriato della lente si occupa dell'astigmatismo del fascio. L'accoppiamento del riduttore di asse veloce con una lente a simmetria di rotazione produce un fascio collimato e rotondo.
