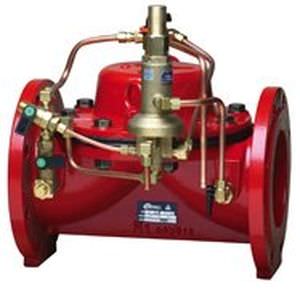

Descrizione
La valvola chiude fortemente il gocciolamento quando la portata supera il valore normale (dovuto la rottura del tubo).
La valvola ripristinerà manualmente aperto dopo la riparazione della rottura.
Caratteristiche
- Protezione idraulica di scoppio. Nessun regolatore elettronico è usato
- Disegno semplice e certo
- Perdite basse
Specifiche dell'acquisto
La valvola sarà tipo idraulico e diretto del diaframma di sigillamento, che permette la manutenzione in-linea. Nessun cuscinetto del gambo, del pozzo o della guida sarà posizionato all'interno del passaggio dell'acqua.
La valvola sarà attivata dalla linea pressione o da una pressione idraulica o pneumatica esterna. La valvola
be essere azionato da una valvola pilota differenziale di riduzione della pressione per la chiusura quando l'attraversare la valvola principale supera il livello sicuro, senza riguardo alle variazioni di pressione. La valvola ed i comandi saranno una valvola di serie 100 di Dorot o simili in tutte le funzioni.
Incollatura rapida
- Formato della valvola stessi della linea o un formato più piccolo
- Velocità di flusso massimo per il funzionamento continuo 5.5 m/sec (18 ft/sec)
Considerazioni di disegno
- La pressione di 1/2 " che percepisce l'orificio dovrebbe essere fornita, controcorrente dalla valvola
- La valvola è registrata per chiudersi quando la portata supera il flusso massimo di disegno da 10%-20%
- Una perdita di pressione supplementare di mwc circa 2 è generata dal piatto di orifizio (al flusso normale)
---
