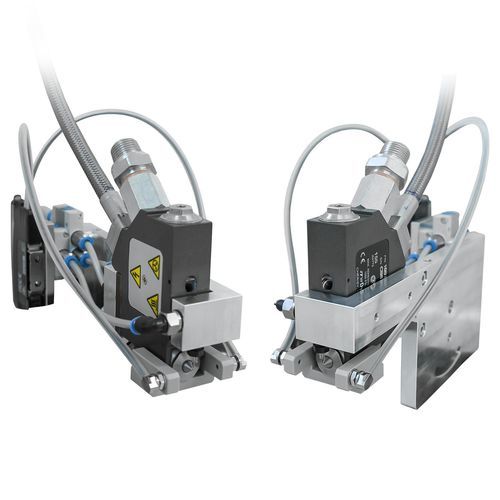

Valvola a getto a microgetto FSV02 DOUBLE

di precisionecon attuatore elettropneumaticoper grassi

Panoramica del prodotto
DP-D-007-000006 VALVOLA DI INGRASSAGGIO FSV02 DOPPIA FSV 02

• Applicazione senza contatto di media a bassa e alta viscosità
• Tecnologia di chiusura a 2 valvole per dosaggio di quantità minima
• Design compatto
• Tempi di commutazione brevi
• Dimensioni degli ugelli disponibili: Ø 0,21–0,81 mm

Applicazione
La valvola di ingrassaggio viene utilizzata per applicare vari media viscosi da una distanza fino a 120 mm.
Descrizione
Il FSV02 semplice include una valvola solenoide, nonché un micromodulo con ugello ottimizzato e riscaldamento con due regolatori di riscaldamento. Il materiale viene scaricato con uno strappo perfetto come punto o cordone.
Il controllo avviene esclusivamente tramite il sistema di dosaggio D+P.
Dimensioni degli ugelli disponibili: Ø 0,21–0,81 mm
Vantaggi
La tecnologia di chiusura a 2 valvole consente il dosaggio di quantità molto piccole con tempi di commutazione molto brevi, e il design compatto significa che l'ugello può essere utilizzato in modo ottimale anche negli spazi più ristretti.
La valvola è a prova di schizzi e ha un filtro per materiali integrato per garantire uno scarico del materiale pulito in modo permanente.
Dati tecnici
Dati meccanici
Larghezza x altezza x profondità
348 x 625 x 273 mm
Posizione di montaggio
qualsiasi, anche capovolta
Viscosità massima pompabile
oli e grassi classe NLGI 0–3
Quantità di applicazione per colpo
1–20 cm³
Temperatura del materiale
max. 120 °C
Frequenza di commutazione
max. 100 Hz
Pressione di ingresso del mezzo
5–68 bar, a seconda dell'applicazione – a seconda della viscosità
Distanza di ordine
max. 120 mm
Tempo di riscaldamento
circa 5 min
Pressione dell'aria pneumatica
6 bar, opzionalmente con combinazione di booster di pressione
Lunghezza della linea di controllo dell'aria
max. 100 mm
Condizioni ambientali
Temperatura di stoccaggio e trasporto
–40–70 °C
Temperatura di lavoro
35–65 °C
Temperatura ambiente
–7–50 °C
Umidità
50–70 %
Materiale
Per tutti i lavori, il materiale deve essere portato alla corretta temperatura di lavorazione. Nota questa temperatura quando il materiale proviene da camere fredde, è previsto un riscaldatore per riscaldare il materiale o è previsto un raffreddamento per raffreddare il materiale.
Altro
Operazione in stanze chiuse. Proteggere dalla luce solare diretta, polvere e umidità. Altitudine di installazione massima 2000 metri sul livello del mare.
Resistenza EMC
secondo EN 61000-6-2:2001 (area industriale)
Dati elettrici
Sensore di temperatura
PT 100 / 2 conduttori
Alimentazione elettrica
240 V AC 50–60 Hz
Riscaldamento di potenza
240 V: 155 W

Caratteristiche / Specifiche tecniche

• Applicazione senza contatto di media a bassa e alta viscosità
• Tecnologia di chiusura a 2 valvole per dosaggio di quantità minima
• Design compatto
• Tempi di commutazione brevi
• Dimensioni degli ugelli disponibili: Ø 0,21–0,81 mm
• Larghezza x altezza x profondità: 348 x 625 x 273 mm
• Posizione di montaggio: qualsiasi, anche capovolta
• Viscosità massima pompabile: oli e grassi classe NLGI 0–3
• Quantità di applicazione per colpo: 1–20 cm³
• Temperatura del materiale: max. 120 °C
• Frequenza di commutazione: max. 100 Hz
• Pressione di ingresso del mezzo: 5–68 bar
• Distanza di ordine: max. 120 mm
• Tempo di riscaldamento: circa 5 min
• Pressione dell'aria pneumatica: 6 bar, opzionalmente con combinazione di booster di pressione
• Lunghezza della linea di controllo dell'aria: max. 100 mm
• Temperatura di stoccaggio e trasporto: –40–70 °C
• Temperatura di lavoro: 35–65 °C
• Temperatura ambiente: –7–50 °C
• Umidità: 50–70 %
• Resistenza EMC: secondo EN 61000-6-2:2001 (area industriale)
• Sensore di temperatura: PT 100 / 2 conduttori
• Alimentazione elettrica: 240 V AC 50–60 Hz
• Riscaldamento di potenza: 240 V: 155 W
