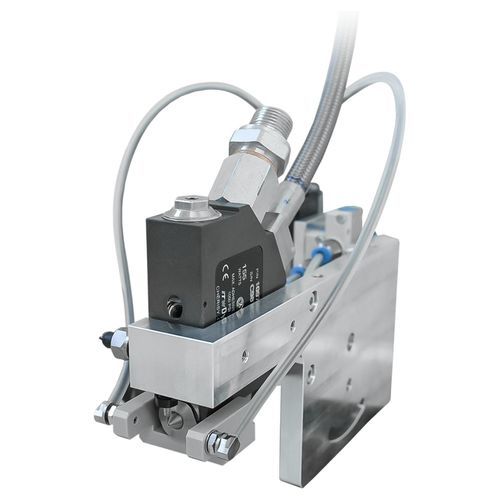

Valvola a getto a microgetto FSV02 SINGLE

di precisionecon attuatore elettropneumaticoper grassi

Applicazione
La valvola di lubrificazione viene utilizzata per applicare vari media viscosi da una distanza fino a 120 mm.

Descrizione
La FSV02 singola include una valvola solenoide, nonché un micromodulo con ugello ottimizzato e riscaldamento con due regolatori di riscaldamento. Il materiale viene scaricato con una perfetta rottura come punto o cordone. Il controllo avviene esclusivamente tramite il sistema di dosaggio D+P. Dimensioni degli ugelli disponibili: Ø 0,21–0,81 mm.

Vantaggi
La tecnologia di chiusura a 2 valvole consente il dosaggio di quantità molto piccole con tempi di commutazione molto brevi, e il design compatto significa che l'ugello può essere utilizzato in modo ottimale anche negli spazi più ristretti. La valvola è a prova di spruzzi e ha un filtro per materiali integrato per garantire uno scarico del materiale pulito in modo permanente.

• Applicazione senza contatto di media da bassa ad alta viscosità
• Tecnologia di chiusura a 2 valvole per il dosaggio di quantità minime
• Design compatto
• Tempi di commutazione brevi
• Dimensioni degli ugelli disponibili: Ø 0,21–0,81 mm

Dati Tecnici

• Dati meccanici
  • Larghezza x altezza x profondità: 348 x 625 x 273 mm
  • Posizione di montaggio: qualsiasi, anche capovolta
  • Viscosità massima pompabile: oli e grassi classe NLGI 0–3
  • Quantità di applicazione per colpo: 1–20 cm³
  • Temperatura del materiale: max. 120 °C
  • Frequenza di commutazione: max. 100 Hz
  • Pressione di ingresso del mezzo: 5–68 bar, a seconda dell'applicazione – a seconda della viscosità
  • Distanza di ordine: max. 120 mm
  • Tempo di riscaldamento: ca. 5 min
  • Pressione dell'aria pneumatica: 6 bar, opzionalmente con combinazione di booster di pressione
  • Lunghezza della linea di controllo dell'aria: max. 100 mm
• Condizioni ambientali
  • Temperatura di stoccaggio e trasporto: –40–70 °C
  • Temperatura di lavoro: 35–65 °C
  • Temperatura ambiente: –7–50 °C
  • Umidità: 50–70 %
  • Materiale: Per tutti i lavori, il materiale deve essere portato alla corretta temperatura di lavorazione. Nota questa temperatura quando il materiale proviene da camere fredde, è previsto un riscaldatore per riscaldare il materiale o è previsto un raffreddamento per raffreddare il materiale.
  • Altro: Operazione in stanze chiuse. Proteggere dalla luce solare diretta, polvere e umidità. Altitudine di installazione massima 2000 metri sopra il livello del mare.
  • Resistenza EMC: secondo EN 61000-6-2:2001 (area industriale)
• Dati elettrici
  • Sensore di temperatura: PT 100 / 2 conduttori
  • Alimentazione: 240 V AC 50–60 Hz
  • Potenza di riscaldamento: 240 V: 155 W

Caratteristiche / Specifiche Tecniche

• Prodotto: VALVOLA DI LUBRIFICAZIONE FSV02 SINGOLA
• Marca: D+P Technik Gmbh
• Modello: FSV02
• Numero articolo: DP-D-007-000005
• Applicazione senza contatto
• Tecnologia di chiusura a 2 valvole
• Design compatto
• Tempi di commutazione brevi
• Dimensioni degli ugelli: Ø 0,21–0,81 mm
• Quantità di applicazione per colpo: 1–20 cm³
• Temperatura del materiale: max. 120 °C
• Frequenza di commutazione: max. 100 Hz
• Pressione di ingresso del mezzo: 5–68 bar
• Distanza di ordine: max. 120 mm
• Tempo di riscaldamento: ca. 5 min
• Pressione dell'aria pneumatica: 6 bar
• Lunghezza della linea di controllo dell'aria: max. 100 mm
• Temperatura di stoccaggio e trasporto: –40–70 °C
• Temperatura di lavoro: 35–65 °C
• Temperatura ambiente: –7–50 °C
• Umidità: 50–70 %
• Resistenza EMC: EN 61000-6-2:2001
• Sensore di temperatura: PT 100 / 2 conduttori
• Alimentazione: 240 V AC 50–60 Hz
• Potenza di riscaldamento: 240 V: 155 W
