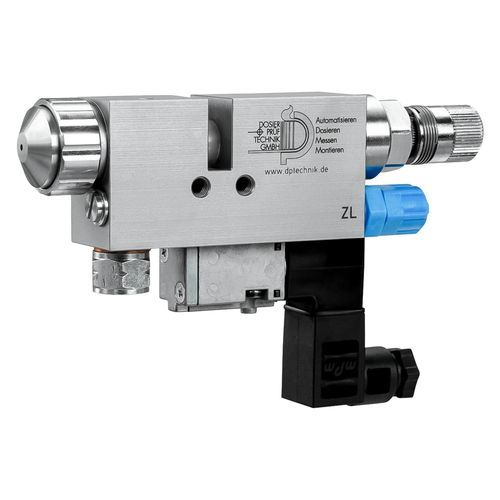

Valvola di dosaggio a polverizzazione SVEP

ad alta velocitàper olioper pittura a base d'acqua

Applicazione
La valvola di spruzzatura SVEP è utilizzata per l'applicazione di agenti distaccanti, oli e vernici ed è adatta per applicazioni pulsanti e continue.

Descrizione
La caratteristica speciale della serie SVEP è la valvola dell'aria di spruzzatura integrata, che può essere utilizzata per impostare la durata del soffio per la pulizia dell'ugello. Opzionalmente con rilevamento dell'ago.
Dimensioni degli ugelli disponibili: Ø 0,2 / 0,3 / 0,5 / 0,8 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 mm

Vantaggi
Percorsi d'aria brevi nel corpo e la valvola solenoide a 5/2 vie direttamente flangiata consentono pulsazioni molto rapide e precise. La regolazione a griglia consente una facile regolazione della quantità di materiale.
Il modello di spruzzatura può essere adattato individualmente tramite diverse varianti di cappuccio d'aria e ugello.

Caratteristiche

• Spruzzatura di media altamente viscosa
• Regolazione semplice della quantità di materiale
• Valvola dell'aria di spruzzatura integrata
• Dimensioni degli ugelli disponibili: Ø 0,2 / 0,3 / 0,5 / 0,8 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 mm

Dati tecnici
Lunghezza x larghezza x altezza
132 x 81 x 22 mm (incl. valvola solenoide)
Peso
ca. 500 g
Pressione dell'aria di controllo
5–6 bar
Pressione dell'aria di atomizzazione (ZL)
0,5–5 bar
Pressione del materiale
max. 35 bar
Corpo principale
acciaio inossidabile
Ugello + ago
acciaio inossidabile
Guarnizioni
Viton (altri materiali su richiesta)

Versioni
DP-K-003-000010 // SVEP-FK-RN-00-KLS05-F60-00
Valvola di spruzzatura con attacco a getto piatto con controllo di spruzzatura integrato
DP-K-003-000011 // SVEP-FK-RN-00-KLS05-R15-00
Valvola di spruzzatura con attacco a getto rotondo con controllo di spruzzatura integrato
DP-K-003-000012 // SVEP-FK-RN-00-00000-000-00
con controllo dell'aria di spruzzatura integrato senza ugello, senza cappuccio d'aria

Caratteristiche / Specifiche tecniche

• Prodotto: VALVOLA DI SPRUZZATURA SVEP
• Marca: D+P Technik Gmbh
• Modello: SVEP
• Numeri di articolo: DP-K-003-000010, DP-K-003-000011, DP-K-003-000012
• Applicazione: Agenti distaccanti, oli, vernici
• Operazione: Pulsante e continua
• Dimensioni degli ugelli: 0,2 / 0,3 / 0,5 / 0,8 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 mm
• Valvola dell'aria di spruzzatura integrata
• Rilevamento dell'ago opzionale
• Materiale: Acciaio inossidabile (corpo principale, ugello, ago)
• Guarnizioni: Viton (altri materiali su richiesta)
• Dimensioni: 132 x 81 x 22 mm (incl. valvola solenoide)
• Peso: ca. 500 g
• Pressione dell'aria di controllo: 5–6 bar
• Pressione dell'aria di atomizzazione: 0,5–5 bar
• Pressione del materiale: max. 35 bar
