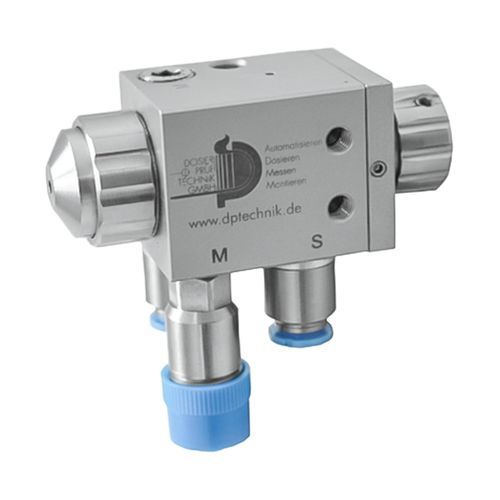

Valvola di dosaggio a polverizzazione SVSV

ad alta velocitàper olioper lubrificazione con grasso

Applicazione
La valvola di spruzzatura SVSV è utilizzata per l'applicazione di agenti distaccanti, oli e vernici ed è adatta per applicazioni pulsanti e continue.

Descrizione
La SVSV è una valvola di spruzzatura azionata pneumaticamente. È controllata da valvole solenoidi esterne o valvole meccaniche. La regolazione remota è possibile utilizzando una seconda connessione d'aria (opzione). Dimensioni degli ugelli disponibili: Ø 0,2 / 0,3 / 0,5 / 0,8 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 mm

Vantaggi
Il volume d'aria di spruzzatura per l'aria del corno può essere regolato separatamente, consentendo di adattare il modello di spruzzatura ai requisiti individuali in qualsiasi momento, dal getto rotondo al getto piatto a 90°. La regolazione a griglia consente una facile regolazione della quantità di materiale. In caso di difetto nella guarnizione dell'ago, il materiale non entra nel condotto dell'aria ma esce dall'unità, evitando così la contaminazione del condotto dell'aria. Il modello di spruzzatura può essere adattato individualmente tramite diverse varianti di cappuccio d'aria e ugello.

Caratteristiche principali

• Applicazione pulsante o continua di media altamente viscosi
• Regolazione semplice della quantità di materiale
• Pulsazioni molto rapide e precise
• Dimensioni degli ugelli disponibili: Ø 0,2 / 0,3 / 0,5 / 0,8 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 mm

Dati tecnici
Pressione del materiale di iniezione
max. 10 bar
Pressione dell'aria di controllo
3,5–6 bar
Pressione dell'aria di spruzzatura
deve essere adattata alla pressione del materiale spruzzato
Lunghezza x larghezza x altezza
50 x 45 x 72,5 mm
Corpo principale
acciaio inossidabile
Ugello + ago
acciaio inossidabile
Peso
circa 305 g

Caratteristiche / Specifiche tecniche

• Valvola di spruzzatura azionata pneumaticamente
• Controllata da valvole solenoidi o meccaniche esterne
• Regolazione remota possibile (seconda connessione d'aria opzionale)
• Volume d'aria di spruzzatura regolabile per l'aria del corno
• Modello di spruzzatura regolabile dal getto rotondo al getto piatto a 90°
• Regolazione facile della quantità di materiale tramite regolazione a griglia
• Il materiale non contamina il condotto dell'aria in caso di difetto della guarnizione dell'ago
• Molteplici varianti di cappuccio d'aria e ugello per modelli di spruzzatura individuali
• Dimensioni degli ugelli disponibili: Ø 0,2 / 0,3 / 0,5 / 0,8 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 mm
• Pressione massima del materiale di iniezione: 10 bar
• Pressione dell'aria di controllo: 3,5–6 bar
• Dimensioni: 50 x 45 x 72,5 mm
• Corpo principale, ugello e ago in acciaio inossidabile
• Peso: circa 305 g
