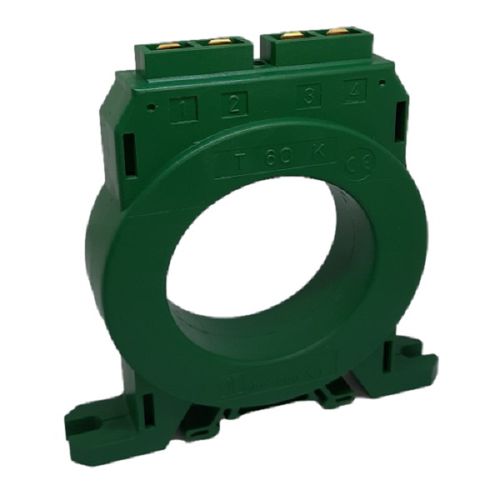

Trasduttore di corrente toroidale D series

su guida DINmontato su pannello

I trasduttori di corrente toroidale serie D, realizzati per funzionare con i relè differenziali DER3, DER3B DUAL e DER3B MED, rilevano correnti omopolari/differenziali disperse verso terra. Oltre al normale avvolgimento di misura della corrente dispersa sono provvisti anche di un avvolgimento di prova. I trasduttori devono essere installati a monte della linea o dei carichi da proteggere e sorvegliare. All’interno devono passare tutti i conduttori attivi (fase e neutro) delle linee monofase o trifase. Vantaggi dell’acquisto: Ampia gamma in grado di soddisfare ogni esigenza. Nucleo in speciale lega ferromagnetica molto sensibile alle correnti disperse verso terra Carcassa in materiale plastico auto-estinguente CL V0 Tenuta alla corrente di cortocircuito 80KA per 0,5 secondi Grado di protezione IP20 Temperatura di funzionamento da -10°C a +50°C. Due avvolgimenti: uno di misura (500 spire) ed uno di prova (100 spire) Facilità di installazione (montaggio a fondo quadro e/o su barra Din) Norma di riferimento: IEC 61869-2
