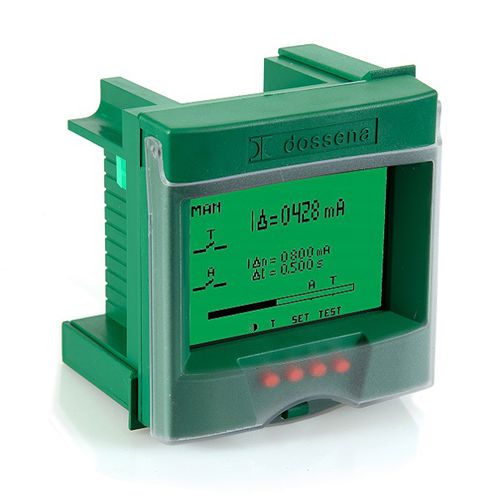

Relè di protezione differenziale DER4F/2Idi correntecon dispersione a terra2NA/NC
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Valore misurato
- con dispersione a terra, di corrente
- Configurazione di contatto
- 2NA/NC
- Rete
- trifase, AC, monofase
- Applicazioni
- per alimentatore, per motore elettrico, per generatore, per stazione di ricarica per veicoli elettrici, per trasformatore, per linea elettrica aerea, per quadro elettrico, per condensatore, per controlli di chiusura automatica, per pompe a motore trifase, per pompa, per carrello elevatore, per reti e impianti, di arresto di emergenza
- Montaggio
- per montaggio su pannello, per montaggio a filo
- Tipo di riarmo
- a riarmo automatico, a riarmo manuale
- Comunicazione
- RS485, Modbus RTU
- Normativa
- IEC
- Altre caratteristiche
- digitale, programmabile, retrofit, differenziale, configurabile, regolabile, intelligente, temporizzatore, compatto, multifunzione, elettronico, con indicatore di guasti, con trasformatore integrato
- Corrente di intervento
Min.: 0,03 A
Max.: 30 A
- Tensione di attivazione
Min.: 48 V
Max.: 400 V
Descrizione
DER4F/2I - 2 soglie - Incasso 96x96mm
I relè differenziali della gamma DER4F Dossena possono essere impiegati su reti BT in corrente alternata di tipo TT e TN.
Consentono di realizzare un’adeguata selettività e protezione differenziale grazie all’ampia regolazione della soglia della corrente di dispersione (fino a 30A) e della soglia di ritardo dell’intervento (fino a 30 secondi).
I DER4F Dossena sono perfettamente conformi alle severe normative vigenti (CEI EN 60947-2:2019) soddisfacendo così un duplice bisogno: la sicurezza dell’impianto e la continuità del servizio.
Dossena offre una gamma di relè differenziali completa e ricca di funzioni.
Caratteristiche tecniche:
- Tipo F
- Conformità norma di prodotto CEI-EN 60947-2
- Alimentazione 48÷400Vca o 24÷230Vcc
- Regolazione soglia della corrente differenziale nominale d'intervento I∆n da 0,03÷30A
- Regolazione ritardo intervento impostabile da istantaneo a 30s.
- Misura e visualizzazione della corrente differenziale in TRMS
- Visualizzazione con display grafico multicolore (Verde=Vigilanza, Azzurro=Programmazione, Rosso=Allarme/Intervento)
- 1 soglia d’intervento (Trip) + 1 soglia d’allarme (ALARM)
- Uscita 2 contatti scambio NA-C-NC (NA 250Vca 5A P.F.1 / 30Vcc 5A - NC 250Vca 3A P.F.1 / 30Vcc 3A)
- Diagnostica su connessione e funzionamento della bobina d’apertura
- Diagnostica su connessioni, continuità degli avvolgimenti del trasduttore toroidale
- Auto-diagnostica interna, controllo sovratemperatura del processore e corretto funzionamento della circuiteria elettronica
-- opzione: uscita seriale RS485 Modbus Standard RTU (solo versione con codice 9DER4F/2IRS485 e codice 9DER4F/2ICCRS485)
