Relè di protezione di corrente DER4B/2Icon dispersione a terra2NA/NCmonofase
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Valore misurato
- con dispersione a terra, di corrente
- Configurazione di contatto
- 2NA/NC
- Rete
- trifase, AC, monofase, DC, AC/DC
- Applicazioni
- per quadro elettrico, per motore elettrico, per pompa, per carrello elevatore, per generatore, per alimentatore, per trasformatore, per linea elettrica aerea, per condensatore, per pompe a motore trifase, per reti e impianti, di arresto di emergenza, per stazione di ricarica per veicoli elettrici
- Montaggio
- per montaggio su pannello, per montaggio a filo
- Tipo di riarmo
- a riarmo automatico, a riarmo manuale
- Comunicazione
- RS485
- Normativa
- IEC
- Altre caratteristiche
- digitale, programmabile, differenziale, configurabile, regolabile, compatto, elettronico, intelligente, retrofit
- Corrente di intervento
Max.: 30 A
Min.: 0,03 A
- Tensione di attivazione
Max.: 400 V
Min.: 48 V
Descrizione

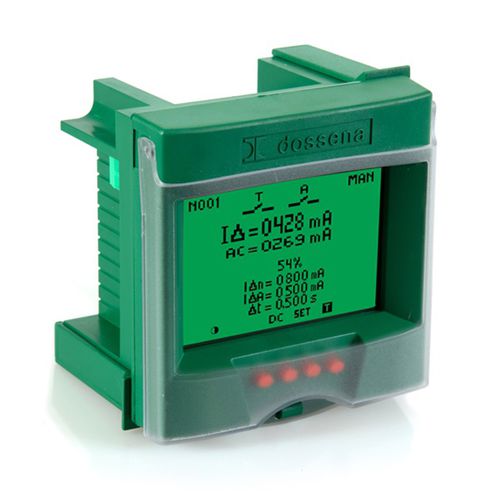

DER4B/2I - 2 soglie - Incasso 96x96mm
Dossena presenta la gamma DER4B, la nuova generazione di relè differenziali a toroide separato di tipo B.
DER4B è consigliato per la protezione elettrica nel settore terziario, dove sono sempre più installati i dispositivi che generano correnti di dispersione di tipo alternato, continuo o misto (inverter, soft start, UPS, apparecchiature elettromedicali quali RM, TAC, ecc.). L’ampio display LCD cambia colore in base allo stato di funzionamento e monitora costantemente la corrente differenziale in TRMS con la novità della visualizzazione della corrente differenziale suddivisa in AC e DC.
Caratteristiche tecniche:
- Tipo B
- Conformità norma di prodotto CEI-EN 60947-2
- Alimentazione 48÷400Vca o 24÷230Vcc
- Regolazione soglia della corrente differenziale nominale d'intervento I∆n da 0,03÷30A
- Regolazione ritardo intervento impostabile da istantaneo a 30s.
- Misura e visualizzazione della corrente differenziale in TRMS
- Visualizzazione con display grafico multicolore (Verde=Vigilanza, Azzurro=Programmazione, Rosso=Allarme/Intervento)
- 1 soglia d’intervento (Trip) + 1 soglia d’allarme (ALARM)
- Uscita 2 contatti scambio NA-C-NC (NA 250Vca 5A P.F.1 / 30Vcc 5A - NC 250Vca 3A P.F.1 / 30Vcc 3A)
- Diagnostica su connessione e funzionamento della bobina d’apertura
- Diagnostica su connessioni, continuità degli avvolgimenti del trasduttore toroidale
- Auto-diagnostica interna, controllo sovratemperatura del processore e corretto funzionamento della circuiteria elettronica
- opzione: uscita seriale RS485 Modbus Standard RTU (solo versione con codice 9DER4B/2IRS485 e codice 9DER4B/2ICCRS485)
