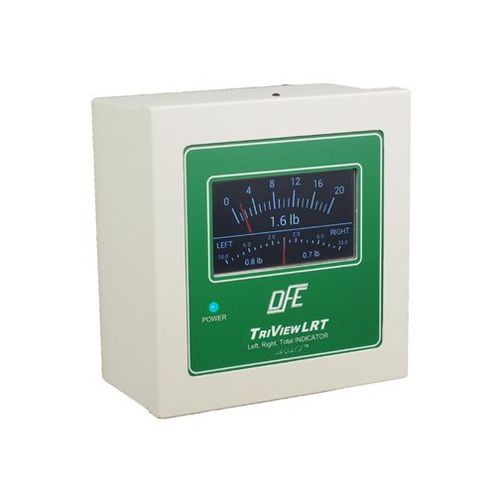

L'indicatore di tensione totale sinistra-destra TriView (modello Ti31) visualizza la tensione del nastro su un grande e luminoso touch screen LCD. La tensione totale viene continuamente visualizzata in modo digitale e su una lettura simulata della scala analogica.
Modello Ti31
Toccando il touch screen, l'operatore della macchina può selezionare le letture della tensione destra e sinistra sotto lo schermo principale, oppure un'indicazione di bilanciamento che mostra la deviazione tra i bordi destro e sinistro del rotolo del trasduttore di tensione del nastro collegato. Questo rende possibile all'operatore della macchina di equalizzare la tensione ai bordi del rotolo mediante opportune regolazioni manuali o automatiche della macchina.
Il TriView funziona con un trasduttore Tension Roll® o una coppia di trasduttori di tensione DFE standard per misurare la tensione del nastro. I trasduttori ad estremità d'albero sono montati uno su ogni estremità di un rullo tenditore ad albero morto o vivo. Il segnale di uscita dei trasduttori viene amplificato dall'indicatore TriView e visualizzato su un grande misuratore simulato che viene calibrato per leggere la tensione effettiva. L'uscita di tensione, proporzionale alla tensione, può essere utilizzata simultaneamente da ogni canale con un registratore, un computer o un sistema di controllo automatico. Nessun rischio. Il TriView LRT è coperto da 5 anni di garanzia DFE.
CARATTERISTICHE
- Ingresso alimentazione 24 VDC o opzionale 100-240 VAC
- Zero e calibrazione QuickCal
- Scelta del montaggio a pannello OPPURE NEMA 1 custodia in acciaio per montaggio a parete
- LED verde di accensione
- Touch Screen da 5 pollici con misuratore di tensione e scelta della scala guidata da menu
- Uscite indipendenti 0-10Vdc e 4-20mA proporzionali alla tensione di sinistra, destra e totale
- Touch screen per consentire la selezione di display alternativi e altre impostazioni selezionabili dal menu
- Registri programmabili per un massimo di 5 impostazioni selezionabili
---
