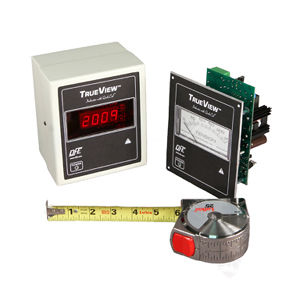

Indicatore di forza TrueView™ series

di processodigitaleanalogico

L'indicatore di tensione TrueView™ con pulsante di azzeramento e calibrazione Quik-Cal™ è un dispositivo di uso generale per la misura e la visualizzazione della tensione del nastro di processo. Modelli Ti23 e Ti24 Oltre ad amplificare il segnale in uscita dai trasduttori di tensione installati nel percorso del nastro e a visualizzare la tensione effettiva su un suo misuratore analogico, l'indicatore di tensione TrueView alimenta il trasduttore di tensione (o la coppia di trasduttori) e fornisce un segnale isolato da 0 a 10Vdc (o opzionale isolato da 4 a 20 mA) proporzionale alla tensione per un azionamento, un controllore o un PLC. Un LED di stato si accende quando viene applicata l'alimentazione. Per il montaggio su una macchina a bobina o su un telaio della pressa, l'indicatore di tensione TrueView è disponibile in un contenitore compatto, in acciaio, completo (E) o in una versione aperta a pannello (P) per il montaggio in un ritaglio su un pannello operatore OEM o su un armadio. Le connessioni esterne sono realizzate mediante una morsettiera a morsettiera chiusa per le uscite di potenza e di segnale, e mediante connettori circolari per i cavi dei trasduttori. La marcatura CE, l'isolamento elettrico integrato, le opzioni del pacchetto, la facilità di installazione, la facilità d'uso e il basso costo rendono l'indicatore TrueView un valore per il monitoraggio della tensione del nastro o per le applicazioni di controllo. Ci sono due scelte di alimentazione disponibili. Il TrueView Ti23 funziona a 115Vac 60Hz (230Vac 50Hz opzionale) e il Ti24 funziona a 24Vdc, alimentazione fornita separatamente. CARATTERISTICHE - 115/230 Vca 50/60 Hz (Ti23) o 24 Vdc (Ti24) - Uscita isolata da 0 a 10 Vdc proporzionale alla tensione. Isolamento integrato dal telaio e dalla massa del trasduttore. - Uscita segnale 0-1mA per un misuratore di tensione - Il pulsante di azzeramento e di calibrazione Quik-Cal™ elimina le regolazioni del potenziometro per rendere la calibrazione semplice e veloce.
