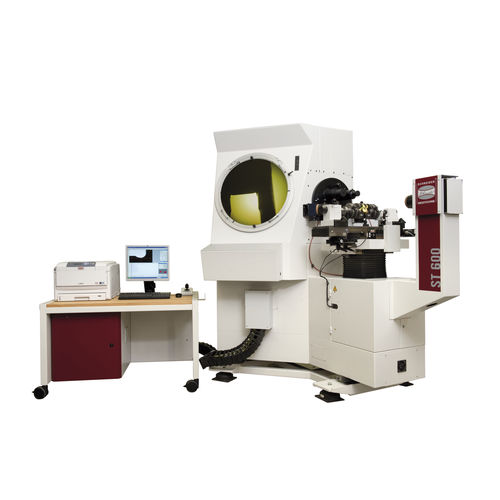

Proiettore di misura orizzontale ST H series

di profilo

Campi di applicazione dei proiettori di misura orizzontali I proiettori di misura con passaggio orizzontale del raggio hanno una tavola trasversale con una rigidità molto elevata. Le misure sono altrettanto precise con un carico della tavola fino a 200 kg e con pezzi leggeri. Supporti come morse a ganasce appuntite o assi di rotazione, manuali, motorizzati o CNC, possono essere installati sul tavolo senza alcun problema. Configurazione di base dei proiettori di misura ST 600 H - ST 1000 H - Schermo di proiezione da 600 a 1000 mm con crocini, a seconda della versione - Supporto per sagoma - Goniometro girevole a 360°, scala dei noni 1â? - Torretta a 3 lenti per diversi obiettivi - Campo di misura: 350 x 300 mm fino a 750 x 300 mm, a seconda della versione - Area del tavolo: 750 x 200 mm fino a 1200 x 200 mm, a seconda della versione - Tavola di misura girevole per ± 20°, scala dei noni 10â?? per le dimensioni della tavola R350 e R450 - Assi X, Y e Z su cuscinetti a rullini - Scale con risoluzione di 0,1 µm - Motorizzazione di tutti e tre gli assi e funzionamento tramite joystick - Illuminazione a luce trasmessa e a luce incidente - Illuminazione a luce incidente focalizzabile - Software di misura M2 con sensore di bordo integrato nel percorso del raggio Opzioni - Integrazione di una telecamera CCD ad alta risoluzione nel passaggio del fascio per misure documentate e veloci - Software di misura M3 come pacchetto intuitivo di ingresso all'elaborazione delle immagini con funzioni di misura geometrica - Software di misura e analisi SAPHIR per misure complesse - Sistema CNC per la misurazione automatica dei pezzi - Espansione fino a 5 assi per il controllo della tavola rotante e del braccio oscillante
