Campi di applicazione dei proiettori di misura verticali
I proiettori di misura con passaggio verticale della trave hanno una tavola trasversale con una rigidità molto elevata. Grazie a una piastra di vetro speciale, è possibile misurare carichi della tavola fino a 20 kg direttamente sulla piastra di vetro. Supporti come morse a ganasce appuntite o assi di rotazione, manuali, motorizzati o CNC, possono essere installati sulla tavola senza alcun problema.
Fissati in una struttura di base rigida, lenti, specchi e schermi di proiezione di materiali di alta qualità con eccellenti proprietà ottiche garantiscono la massima precisione di misurazione. Questa affidabilità di misurazione caratterizza la Dr. Heinrich Schneider Messtechnik come partner affidabile e innovativo nel campo della misurazione di precisione e vi assicura una precisione costantemente elevata per tutto il ciclo di vita del vostro dispositivo di misurazione.

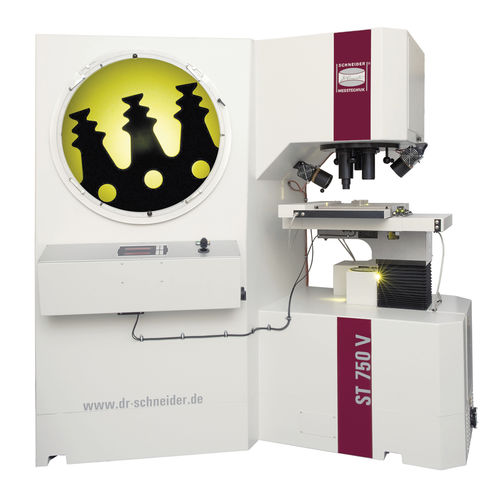

Configurazione di base dei proiettori di misura
schermo di proiezione da 600 - 1000 mm con reticolo a croce, a seconda della versione -
Supporto per il modello
Goniometro girevole a 360°, verniero 1
torretta a 3 lenti per diversi obiettivi
Campo di misura: 300 x 200 mm fino a 500 x 200 mm, a seconda della versione
Area del tavolo: 600 x 440 mm fino a 800 x 440 mm, a seconda della versione
Assi X, Y e Z su cuscinetti a rullini
Scale con una risoluzione di 0,1 µm
Motorizzazione di tutti e tre gli assi e comando tramite joystick
Illuminazione a luce trasmessa e luce incidente
Illuminazione a luce incidente focalizzabile
Software di misurazione M2 con sensore di bordo integrato nel percorso del fascio
---
