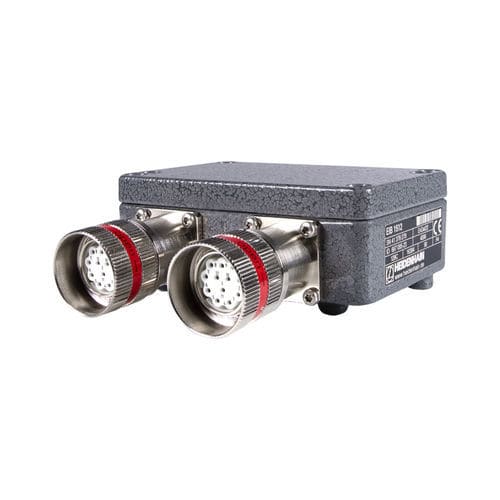

Convertitore di segnale impulsi EIB 15 series

digitaleincrementale

Convertitori di segnale per la misurazione angolare ad alta precisione Elettronica di interpolazione e digitalizzazione per l’elaborazione digitale in tempo reale delle posizioni provenienti da due testine di scansione Ingresso: encoder rotativo incrementale HEIDENHAIN con due testine di scansione e segni di riferimento codificati in base alla distanza (orientamento relativo delle testine di scansione: 180° ± 5°) Uscita: EnDat 2.2, interfaccia seriale Fanuc, interfaccia seriale ad alta velocità Mitsubishi Sottodivisione integrata: 16.384 volte Progettato per un funzionamento a lungo termine Grazie a un design resistente alla polvere e all’acqua con grado di protezione IP65, l’EIB 1500 è in grado di sopportare le difficili condizioni quotidiane dell’officina, garantendo un’elaborazione delle posizioni affidabile e a prova di guasto anche in ambienti umidi e polverosi. Diagnostica online È supportata la diagnostica online di EnDat 2.2, che fornisce valori di valutazione relativi alla traccia incrementale, alla larghezza dell’impulso di riferimento e alla posizione dell’impulso di riferimento. Per garantire una visione completa della funzionalità del sistema, viene sempre utilizzato il valore più basso tra i due encoder collegati.
