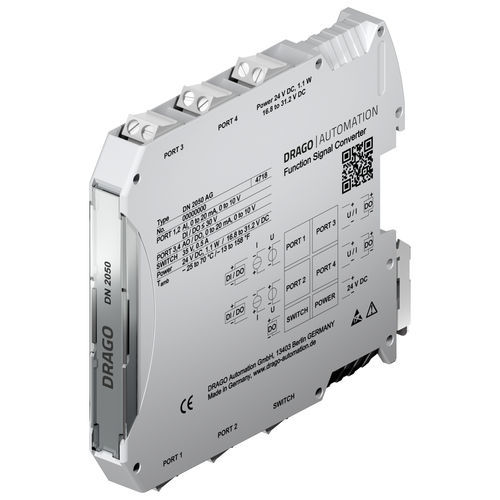

Convertitore analogico DN 2050 AG

digitaledi segnaleripartitore

Il convertitore di segnali funzionale con 4 porte di I/O e un'uscita di commutazione è utilizzato per l'acquisizione, la conversione e l'isolamento galvanico di segnali standard da 0/4 a 20 mA, da 0/2 a 10 V e di segnali I/O binari. Porte 1,2: - configurabili come AI, DI o DO (collettore aperto) Porte 3,4: - configurabili come AO o DO (uscita logica attiva) Interruttore: - uscita di commutazione La configurazione si effettua con il software per PC DRAGOset sull'interfaccia di programmazione del pannello frontale. Sono disponibili numerose funzioni come splitter di segnale, amplificatore di isolamento per clipping, amplificatore di isolamento inverso, amplificatore di isolamento split-range, comparatore di segnale, separatore MIN/MAX, amplificatore di isolamento a 2 canali, distributore di segnale, amplificatore di commutazione, unità di allarme di limite, sommatore/sottrattore e molte altre. Tutte le porte I/O sono completamente isolate e protette da sovratensione, cortocircuito e inversione di polarità. Funzionamento Le porte di I/O, oltre a un'uscita di commutazione aggiuntiva, possono essere combinate secondo le necessità utilizzando la tecnologia cross-port di DRAGO per implementare varie funzioni del dispositivo. Configurazione con il software DRAGOset Il convertitore di segnali funzionali viene configurato con il software per PC DRAGOset e l'interfaccia di programmazione DZU 1201 (vedere accessori) sulla presa di programmazione frontale. La configurazione può essere eseguita con o senza alimentazione.
