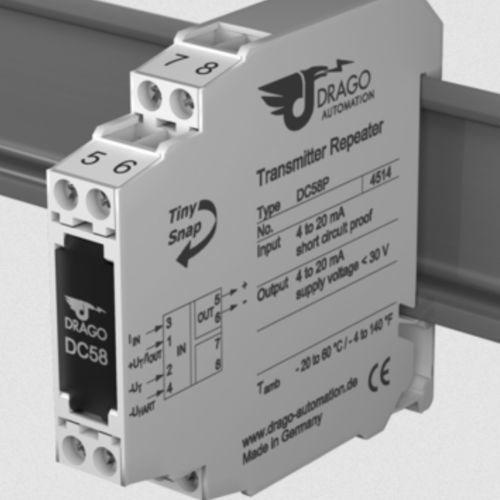

Ripetitore di comunicazione DC 58 P

di correnteisolato

Il ripetitore passivo di trasmettitori DC 58 è utilizzato per l'alimentazione di trasmettitori a 2 fili e l'isolamento di segnali standard da 4 a 20 mA. Design ottimizzato per i costi Separazione economica per applicazioni standard Profondità di installazione di soli 60 mm, larghezza di 11,2 mm Può essere installato in economiche morsettiere standard Isolamento galvanico tra ingresso e uscita Protezione contro misure errate dovute a tensioni parassite o loop di massa Separazione di protezione secondo EN 61140 Protegge il personale di servizio e i dispositivi a valle da tensioni inammissibilmente elevate Non è necessaria l'alimentazione Risparmio di costi grazie alla riduzione dei cablaggi e all'assenza di influenze di linea 5 anni di garanzia I difetti che si verificano entro 5 anni dalla data di consegna saranno eliminati gratuitamente presso il nostro stabilimento (trasporto e assicurazione a carico del mittente) L'alimentazione a 24 V del sistema di controllo viene trasferita al trasmettitore a 2 fili con una bassa caduta di tensione. La corrente di loop del trasmettitore è disponibile con isolamento galvanico sull'uscita del DC58. Inoltre, l'ingresso di misura accetta segnali attivi da 4 a 20 mA da trasmettitori a 4 fili. Per la comunicazione con i trasmettitori HART è possibile utilizzare la resistenza interna da 250 Ohm sul terminale 4. La custodia sottile, larga 11,2 mm, consente di risparmiare spazio sulla guida DIN. Per proteggere il personale addetto alla manutenzione e le apparecchiature a valle da tensioni troppo elevate, il DC 58 offre una separazione di protezione secondo la norma EN 61140. Il DC 58 non richiede un'alimentazione supplementare, poiché l'alimentazione ausiliaria è ottenuta dal circuito di corrente senza distorsioni. Ciò consente non solo di risparmiare sui costi di installazione, ma anche di aumentare l'affidabilità.
