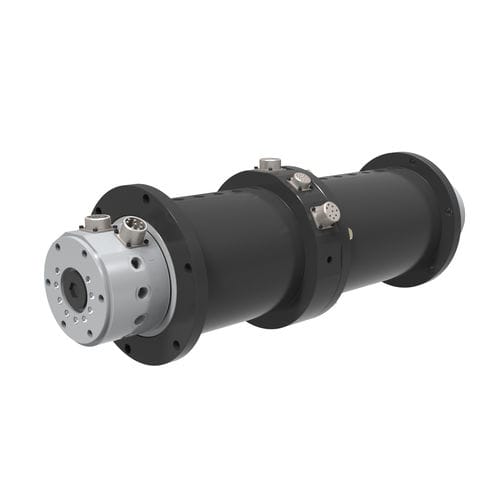

Giunto rotante per olio TU-1910021
a 21 passaggiad alta pressioneper applicazioni petrolifere

Giunto rotante per olio - TU-1910021 - DSTI - Dynamic Sealing Technologies - a 21 passaggi / ad alta pressione / per applicazioni petrolifere
Giunto rotante per olio - TU-1910021 - DSTI - Dynamic Sealing Technologies - a 21 passaggi / ad alta pressione / per applicazioni petrolifere
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di DSTI - Dynamic Sealing Technologies

Caratteristiche

Fluido
per olio
Numero di passaggi
a 21 passaggi
Applicazioni
ad alta pressione, per applicazioni petrolifere, idraulico
Materiale
in acciaio al carbonio, in carbonio
Altre caratteristiche
con guarnizione
Velocità di rotazione

Min.: 0 rpm
(0 rad.min-1)

Max.: 35 rpm
(219,91 rad.min-1)

Pressione

Min.: 0 bar
(0 psi)

Max.: 345 bar
(5.004 psi)

Dimensioni nominali

238,3 mm
(9,382 in)

Descrizione

Panoramica
  • Giunto rotante a 21 passaggi progettato per fornire fluido idraulico a una bobina di controllo della testa iniettore per coiled tubing in applicazioni esterne impegnative nel settore petrolifero e del gas.
  • Include un anello collettore elettrico personalizzato a 70 conduttori con funzionalità Ethernet, instradato a sei connessioni a flangia (3 sull'albero, 3 sulla carcassa) per controllo e trasmissione dati integrati.


Caratteristiche principali
  • Settore: Petrolio e Gas
  • Fluido: Olio
  • Ambiente: Esterno
  • Materiale: Carbonio / Acciaio legato
  • Pressione massima: 5.000 PSI [345 BAR]
  • Velocità massima: 35 RPM


Passaggi, dimensioni e dettagli di flusso
  • Numero di passaggi: 21
  • Dimensioni dei passaggi: 0.380" [9,7 mm], 1.000" [25,4 mm]
  • Foro passante: Nessuno
  • Diametro: 9.38" [238,3 mm]
  • Lunghezza: 30.57" [776,5 mm]


Applicazione e integrazione elettrica
  • Applicazione: Fornitura di fluido idraulico alla bobina di controllo della testa iniettore; progettato per ambienti esterni del settore petrolifero e del gas con tenute e instradamento per più fluidi.
  • Elettrico: Anello collettore personalizzato a 70 conduttori con Ethernet integrato; connessioni elettriche fornite come sei porti a flangia (3 sull'albero, 3 sulla carcassa) per semplificare l'integrazione con i sistemi di controllo.


Specifiche tecniche
  • Modello: TU-1910021
  • Settore: Petrolio e Gas
  • Fluido: Olio
  • Ambiente: Esterno
  • Materiale: Carbonio / Acciaio legato
  • Pressione max.: 5.000 PSI [345 BAR]
  • Velocità max.: 35 RPM
  • Numero di passaggi: 21
  • Dimensioni dei passaggi: 0.380" [9,7 mm], 1.000" [25,4 mm]
  • Foro passante: Nessuno
  • Diametro: 9.38" [238,3 mm]
  • Lunghezza: 30.57" [776,5 mm]
  • Anello collettore elettrico: 70 conduttori con Ethernet; 6 connessioni a flangia (3 sull'albero, 3 sulla carcassa)
