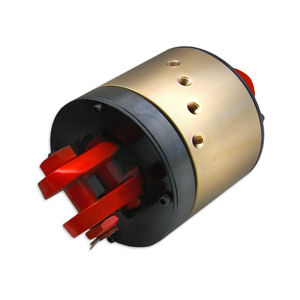

Giunto rotante per gas XF-06224

a 4 passaggiper applicazioni petroliferein ottone

Descrizione
Giunto rotante a 4 passaggi progettato per il montaggio diretto su uno swivel portante specificato dal cliente per applicazioni oil & gas. Consente il trasferimento di quattro condotte d'aria attraverso lo swivel e supporta una rotazione continua di 360° senza attorcigliare le linee.

Specifiche del progetto

• Settore: Oil & Gas
• Tipo di fluido: Gas
• Ambiente: Esterno
• Materiale: Ottone
• Pressione max.: 100 PSI (7 BAR)
• Velocità max.: 6 RPM
• Numero di passaggi: 4
• Dimensione dei passaggi: 0.250 in (6.4 mm)
• Foro passante: 3.300 in (83.8 mm)
• Diametro: 5.937 in (150.8 mm)
• Lunghezza: 5.500 in (139.7 mm)

Progetti correlati (riassunto)

• Settore: Oil & Gas
• Numero di passaggi: 4 - 5 passaggi
• Gamma dimensioni passaggio: 0.250 in - 0.374 in (6.35 mm - 9.50 mm)
• Velocità di rotazione (RPM): 0 - 24 RPM
• Pressione (PSI): 0 - 199 PSI (0 - 14 BAR)
• Fluido: Gas
• Materiale: Ottone
• Gamma foro passante: 3.0 in - 5.9 in (76.2 mm - 149.9 mm)
• Ambiente: Esterno
• Opzioni: Portante; Componenti a valore aggiunto

Settore correlato

• Oil & Gas

Link correlati (argomenti)

• Soluzioni su misura
• Anelli collettori elettrici
• Capacità e servizi
• Studi di caso
• QHSE

Caratteristiche / Specifiche tecniche

• Modello / ID progetto: XF-06224
• Funzione: Giunto rotante a 4 passaggi per trasferire condotte d'aria attraverso uno swivel portante con rotazione continua a 360°
• Fluido: Gas
• Materiale: Costruzione in ottone
• Pressione massima: 100 PSI (7 BAR)
• Velocità rotazionale massima: 6 RPM (progettato per rotazione continua)
• Numero di passaggi: 4
• Dimensione singolo passaggio: 0.250 in (6.4 mm)
• Foro passante: 3.300 in (83.8 mm)
• Diametro complessivo: 5.937 in (150.8 mm)
• Lunghezza: 5.500 in (139.7 mm)
• Progettato per: Applicazione esterna oil & gas; si monta direttamente su uno swivel portante specificato dal cliente
