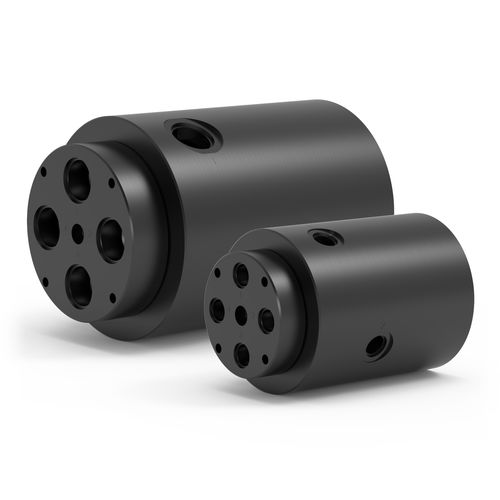

Giunto rotante per aria HVH Series

per olioper vuotoper gas

Descrizione
I giunti rotanti DSTI HVH Series a 4 passaggi offrono canali indipendenti ad alto flusso con raccordi #8 o #16 SAE‑ORB. Progettati per attrezzature pesanti e impiego esterno, gli HVH supportano vuoto e pressioni bidirezionali fino a 5.000 PSI [345 BAR] e includono un foro passante da 0,500" [12,7 mm] per integrare un slip ring elettrico per il trasferimento combinato di fluido e segnale. Costruzione heavy‑duty: albero in acciaio legato, corpo in ghisa duttile e rivestimento ossido nero per protezione anticorrosione.

Caratteristiche principali

• 4 passaggi indipendenti ad alto flusso
• Pressione massima: 5.000 PSI [345 BAR] (bidirezionale)
• Velocità massima: 20 RPM (classificazione standard HVH)
• Raccordi: #8 SAE‑ORB o #16 SAE‑ORB
• Foro passante: 0.500" [12.7 mm] per integrazione slip ring
• Fluidi idonei: Aria/Gas e Olio/Idraulico (olio idraulico deve essere a base petrolifera)
• Vuoto massimo: 30 HG
• Intervallo di temperatura: 0° F a 220° F [-18° C a 105° C]
• Costruzione robusta: albero in acciaio legato, corpo in ghisa duttile, rivestimento ossido nero
• Progettato per applicazioni esterne gravose (selvicoltura, estrazione mineraria, edilizia, macchinari pesanti)

Configurazioni (esempi di codice)
Codice | Raccordo | Dimensione passaggio | Diametro | Lunghezza | Foro passante | Coppia min
HVH-304041 | #8 SAE‑ORB | 0.440" [11.176 mm] | 5.190" [131.826 mm] | 7.490" [190.246 mm] | 0.500" [12.7 mm] | 14 ft-lbs [18.98 Nm]
HVH-306041 | #16 SAE‑ORB | 0.880" [22.352 mm] | 6.940" [176.276 mm] | 10.110" [256.795 mm] | 0.500" [12.7 mm] | 28 ft-lbs [37.96 Nm]

Riepilogo serie / opzioni
Opzioni di pressione (esempi di serie): 200 PSI [15 BAR], 600 PSI [40 BAR], 5.000 PSI [345 BAR], 7.500 PSI [515 BAR], 20.000 PSI [1.375 BAR], Altro (custom).
Opzioni velocità (esempi): 20 RPM, 50 RPM, 75 RPM, 300 RPM, 500 RPM, Altro (custom).
Tipi di connessione supportati: ASME‑BPE, BSPP, BSPT, NPT, SAE‑ORB, Medium Pressure, Altro (custom).
Fluidi supportati nelle varie serie: Aria/Gas, Chimici, Refrigerante, Acqua DI/acqua rete, Alimentare, Olio/Idraulico, Vapore, Acqua/Glicole, Altro (custom).

Specifiche tecniche

• Denominazione: HVH Series
• Pressione di esercizio massima: 5.000 PSI [345 BAR]
• Velocità massima (HVH standard): 20 RPM
• Vuoto massimo: 30 HG
• Intervallo temperatura: 0° F a 220° F [-18° C a 105° C]
• Foro passante (standard): 0.500" [12.7 mm] (per integrazione slip ring)
• Dimensioni passaggio disponibili (esempi): 0.440" [11.176 mm], 0.880" [22.352 mm]
• Tipi di raccordo (esempi HVH): #8 SAE‑ORB, #16 SAE‑ORB
• Materiale corpo & rivestimento: Ghisa duttile (Ossido nero)
• Materiale albero & rivestimento: Acciaio legato (Ossido nero)
• Fluidi idonei: Aria/Gas, Olio/Idraulico (richiesto olio a base petrolifera)
• Esempi di codici: HVH-304041, HVH-306041 (vedere righe di configurazione per dimensioni e coppia minima)
• Note: La vita utile dipende dalla velocità di rotazione e dal ciclo operativo; applicazioni oltre i limiti di temperatura indicati o con acqua >212° F richiedono materiali di tenuta alternativi; la coppia di rotazione indicata è minima a pressione zero e può aumentare con altri fluidi o in condizioni di funzionamento a secco.
