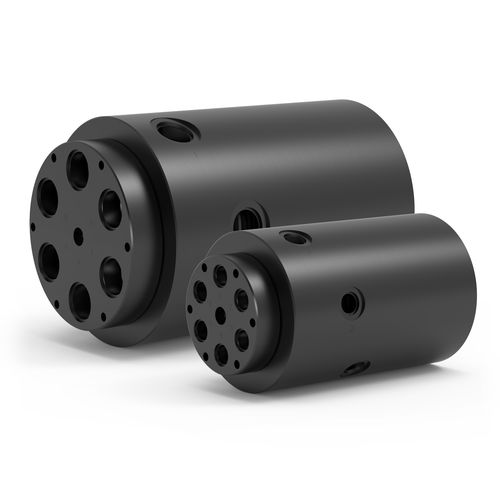

Giunto rotante per olio HVH Series

per ariaa 6 passaggipneumatico

Descrizione
Le giunti rotanti a 6 passaggi serie HVH di DSTI offrono sei canali di fluido indipendenti con connessioni SAE-ORB #8 o #16 e un foro passante da 0,50" [12,7 mm] per l'integrazione di anelli collettori elettrici. Progettati per attrezzature pesanti e uso esterno, i HVH sono realizzati con albero in acciaio legato, corpo in ghisa duttile e rivestimento in ossido nero per una migliore protezione dalla corrosione. Questa serie è ideale per ambienti gravosi come forestale, estrazione mineraria e costruzioni, e supporta vuoto e pressioni bidirezionali fino a 5.000 PSI [345 BAR].

Opzioni di pressione (mappatura serie)
200 PSI [15 BAR] : SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] : SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] : SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] : SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] : HPS
Altro : Personalizzato

Velocità massima (esempi)
HVH: 20 RPM
Altre serie (esempi): 20 RPM, 50 RPM, 75 RPM, 300 RPM, 500 RPM, Altro: Personalizzato

Tipi di connessione (esempi)
HVH: SAE-ORB
Altri tipi disponibili tra le serie: ASME-BPE, BSPP, BSPT, NPT, Pressione media, Personalizzato

Fluidi idonei*

• Aria / Gas
• Olio / Idraulico (solo a base di petrolio)

Note
Progettato per attrezzature pesanti e applicazioni esterne. Costruzione heavy-duty con albero in acciaio legato, corpo in ghisa duttile e rivestimento in ossido nero per una migliore protezione dalla corrosione.

Configurazioni (esempi)
Codice: HVH-304061 [HVHM-304061] — Connessione: #8 SAE-ORB — Dimensione passaggio: 0,440" [11,176 mm] — Diametro: 5,690" [144,526 mm] — Lunghezza: 8,600" [218,44 mm] — Foro passante: 0,500" [12,7 mm] — Coppia min.*: 22 ft-lbs [29,83 Nm]
Codice: HVH-306061 [HVHM-306061] — Connessione: #16 SAE-ORB — Dimensione passaggio: 0,880" [22,352 mm] — Diametro: 7,940" [201,676 mm] — Lunghezza: 13,390" [340,107 mm] — Foro passante: 0,500" [12,7 mm] — Coppia min.*: 54 ft-lbs [73,21 Nm]

Download (disponibili)
Catalogo serie HVH (PDF)
Installazione & Montaggio serie HVH (PDF)

Specifiche tecniche

• Marca: DSTI
• Nome commerciale: HVH Series
• Tipo: giunti / unioni rotanti fluidi a 6 passaggi
• Pressione massima (HVH): 5.000 PSI [345 BAR]
• Velocità massima (HVH): 20 RPM
• Vuoto massimo: 30 HG
• Intervallo di temperatura: 0° F a 220° F [-18° C a 105° C]
• Tipo di connessione (HVH): SAE-ORB (#8 e #16 disponibili)
• Foro passante (tutti i modelli HVH): 0.50" [12,7 mm]
• Corpo: ghisa duttile, rivestimento ossido nero
• Albero: acciaio legato, rivestimento ossido nero
• Fluidi idonei: Aria/Gas; Olio/Idraulico (solo a base di petrolio)
• Applicazioni / settori tipici: attrezzature pesanti, forestale, estrazione mineraria, costruzioni
• Esempio codice HVH-304061 — Dimensione passaggio: 0,440" [11,176 mm]; coppia min. 22 ft-lbs [29,83 Nm]
• Esempio codice HVH-306061 — Dimensione passaggio: 0,880" [22,352 mm]; coppia min. 54 ft-lbs [73,21 Nm]
• Opzioni: modifiche su misura e integrazione di anelli collettori elettrici (i modelli accettano anelli collettori standard tramite il foro passante 0.50")
• Importante: i fluidi olio/idraulici devono essere a base di petrolio
