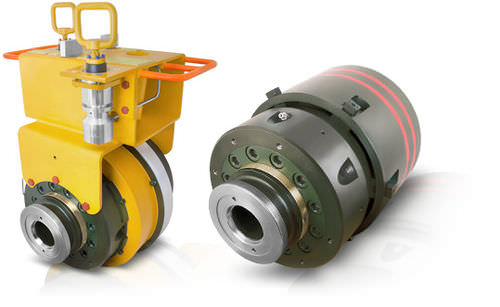

Giunto rotante per olio

per gasa multipli passaggiper applicazioni ad alta temperatura

Panoramica
I swivels fluidi sottomarini DSTI forniscono interfacce rotanti tra gli equipaggiamenti di flowline e la condotta, consentendo il corretto posizionamento angolare durante l'installazione e riducendo i momenti flettenti durante l'immersione e l'esercizio. Quasi 200 swivel DSTI sono stati prodotti, qualificati e installati in campo a livello mondiale.

Applicazioni

• Connessioni a heads sottomarini (subsea tree)
• Connessioni a manifold di produzione
• Free Standing Hybrid Risers (FSHR)
• Connessioni a T in linea
• Connessioni di terminazione di pipeline (PLET)
• Connessioni a manifold di estremità di pipeline (PLEM)

Caratteristiche e punti di progetto

• Sistemi di tenuta metallo-su-metallo per impiego sottomarino
• Progettazioni idonee per applicazioni Alta Temperatura / Alta Pressione (HTHP)
• Progettati per essere azionati da ROV
• Design dei cuscinetti specializzato per assorbire momenti flettenti e carichi
• Soluzioni per resistenza alla torsione mentre lo swivel è alimentato
• Disponibili in flange/hub API, Grayloc e altri tipi di connessione
• Varie opzioni di materiale per soddisfare i requisiti di progetto
• Soluzioni complete disponibili inclusi pannelli ROV, hot stabs e passaggi bulkhead

Specifiche tecniche

• Pressioni di esercizio: fino a 15.000+ PSI
• Profondità di installazione: fino a 3.500+ metri
• Diametri di passaggio: da 2" a 16"+
• Qualificato secondo API 17D, API 6A e requisiti Petrobras
• Capacità di prova: test su attrezzature fino a 55" (1400 mm) di diametro
• Capacità di carico: momenti flettenti fino a 3.000.000 ft-lbs (≈4100 kNm)
• Capacità di trazione: fino a 3.100.000 lbf (≈13.900 kN)
• Tecnologia di tenuta metallo-su-metallo e design ROV-operabile per impiego sottomarino
