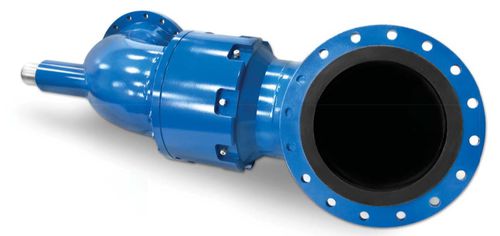

Giunto rotante per acqua

per fangoper tubiad alta pressione

Panoramica
I giunti rotanti DSTI offrono rotazione a 360° per massimizzare la flessibilità del flusso nelle condotte di scarico impiegate in dragaggio idraulico ed escavazione marina. Progettati per materiali abrasivi come fanghi, limo, sabbia, ghiaia e rocce, sono ingegnerizzati per soddisfare le specifiche dei principali appaltatori di dragaggio. Classe di pressione tipica fino a 500 PSI (35 BAR) e diametri interni da 300 a 1100 mm (12–43 in). Tenute ridondanti e design ispezionabile riducono i tempi di manutenzione.

Applicazioni

• Draga a benna a aspirazione trainata
• Draga idraulica
• Draga a testa tagliente a suzione
• Draga per aspirazione
• Draga a iniezione d'acqua

Specifiche tecniche (livello generale)

• Pressioni di scarico fino a 500+ PSI (35+ BAR)
• Guarnizioni speciali consentono la ricarica esterna senza smontaggio
• Diametri interni tipici 300–1100 mm (12–43 in)
• Diametro di passaggio fino a 900+ mm (36+ in) nelle configurazioni maggiori
• Progettato per integrazione diretta nelle attrezzature di dragaggio esistenti

Caratteristiche aggiuntive

• Sistema di tenuta ridondante per vita utile estesa
• Produzione ad alta precisione per prestazioni costanti
• Costruzione in acciaio legato con perno di allineamento saldato per il montaggio
• Cuscinetti integrati heavy-duty per rotazione fluida sotto carico

Caratteristiche tecniche

• Rotazione: 360° per instradamento flessibile delle condotte di scarico
• Mezzi: Adatto a materiali abrasivi — fanghi, limo, sabbia, ghiaia, roccia
• Classe di pressione: tipicamente fino a 500 PSI (35 BAR)
• Diametri interni: 300–1100 mm (12–43 in)
• Passaggio di flusso: fino a 900+ mm (36+ in)
• Tenuta: guarnizioni ridondanti con possibilità di ricarica esterna
• Costruzione: acciaio legato con perno di allineamento saldato
• Meccanica: cuscinetti integrati heavy-duty
• Manutenibilità: ispezionabile senza smontaggio completo per minimizzare i fermi
• Integrazione: progettato per integrazione diretta nelle attrezzature di dragaggio ed escavazione marina
