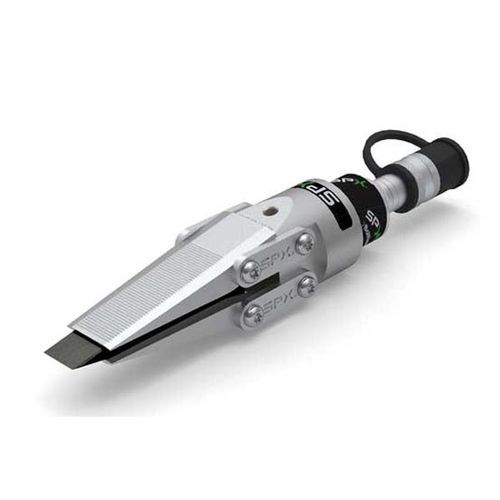

Distanziatore per flangia idraulico FLS15

per applicazioni subacqueeportatile

Presentazione
Il separatore di flangia idraulico FLS15 è uno strumento a cuneo integrato e ad azione singola progettato per separare le flange per consentire la sostituzione delle guarnizioni, la pulizia e le riparazioni. Fornisce fino a 15 tonnellate metriche (33 000 lb) per unità, ha una lunghezza compatta di 287 mm e un peso di circa 3,2 kg, adatto per interventi di manutenzione professionale in sito.

Funzionamento
Il dispositivo funziona tramite un cuneo integrato. È ad azione singola e richiede una pompa idraulica a mantenimento della pressione. Pressione massima di esercizio: 10 000 psi (700 bar). Per forza combinata, utilizzare due unità in opposizione per ottenere 30 tonnellate metriche (2 x 15). Gioco minimo di inserimento: 5 mm.

Applicazioni

• Manutenzione e riparazione di giunti flangiati
• Sostituzione di guarnizioni e tenute metalliche su accoppiamenti
• Riparazioni in sito di condotte, gomiti e curve
• Operazioni in ambiente marino e offshore

Vantaggi

• Separatore azionato a cuneo con capacità di 15 tonnellate metriche (33 000 lb)
• Piastre di espansione completamente supportate dal cuneo integrato per una trasmissione del carico duratura
• Componenti a bassa attrito e intervalli di servizio prolungati con lubrificanti ad alte prestazioni
• Inseribile in flange a gioco ridotto: a partire da 5 mm
• Lega metallica speciale ad alta stabilità con finitura resistente alla corrosione, adatta all'uso marino
• Compatto e leggero: circa 3,2 kg e 287 mm di lunghezza
• Impugnatura ergonomica opzionale per una manipolazione più agevole
• Piazze di espansione intercambiabili (scalinate / ondulate) per flessibilità applicativa
• Manutenzione semplice: è necessario un solo utensile (T40 Torx)
• Accoppiamento idraulico compatibile con tappo standard 3/8 in (No. 9798)

Panoramica prodotto (tabella)
Codice | Descrizione | Forza di allargamento | Peso
1169284 | Separatore di flangia dentellato | 15 to | 3,2 kg
1169285 | Separatore di flangia a scalini | 15 to | 3,2 kg
1169497 | Pompa a mano - due stadi | - | 2,6 kg

Caratteristiche / Specifiche tecniche

• Modello: FLS15 (separatore di flangia idraulico azionato a cuneo)
• Marca: SPX Bolting Systems
• Forza massima di allargamento: fino a 15 tonnellate metriche (33 000 lb) per unità
• Uso raccomandato a coppie: forza combinata 30 tonnellate metriche (66 000 lb)
• Principio di funzionamento: cuneo integrato (azionamento a cuneo)
• Azionamento: idraulico ad azione singola (richiede pompa idraulica a mantenimento di pressione)
• Pressione massima di esercizio: 10 000 psi (700 bar)
• Gioco minimo di inserimento: 5 mm
• Peso (separatore): ca. 3,2 kg
• Lunghezza: ca. 287 mm
• Materiali: lega metallica speciale ad alta stabilità con finitura resistente alla corrosione (adatta all'uso offshore)
• Piastre di espansione: intercambiabili (scalinate / ondulate)
• Manutenzione: un solo utensile (T40 Torx) richiesto
• Accoppiamento idraulico: compatibile con tappo standard 3/8 in (No. 9798)
• Varianti / codici disponibili: 1169284 (dentellato), 1169285 (a scalini); pompa manuale corrispondente 1169497 (due stadi)
