Briglia di fissaggio 13500 series

Descrizione del prodotto

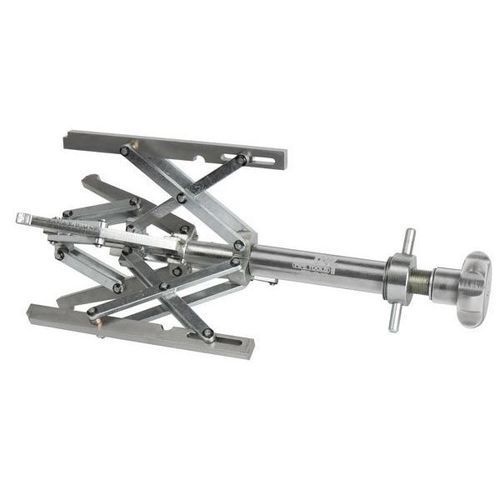

Il morsetto di centraggio interno ISEC è progettato per l'allineamento interno preciso durante la saldatura di flange su gomiti o curve di tubazione. Il dispositivo manuale consente un posizionamento controllato, riducendo i tempi di preparazione e migliorando l'accoppiamento nelle operazioni di fabbricazione e saldatura.

Caratteristiche principali

• Adatto per serrare tubi o flange su gomiti
• Intervallo ID: 2,25–20,4″ (56–520 mm) a seconda del modello
• Punti di contatto in acciaio inox per evitare contaminazioni
• Compatibile con i materiali di tubo più comuni (acciaio al carbonio, acciaio inox, ecc.)

Panoramica del prodotto
Codice art. | Tipo | Intervallo ID | Peso
1350019 | ISEC56115 | 2,2–4,5″ (56–115 mm) | 1,0 kg
1350020 | ISEC85195 | 3,3–7,6″ (85–195 mm) | 3,0 kg
1350021 | ISEC120315 | 4,7–12,4″ (120–315 mm) | 10,0 kg
1350022 | ISEC180520 | 7–20,4″ (180–520 mm) | 24,0 kg

Vantaggi

• Posizionamento interno rapido e ripetibile per giunti flange–gomito
• Solo acciaio inox a contatto con la tubazione, evitando contaminazioni tra materiali

Attrezzature abbinate

• Elbow Spider Clamp ISC — fissaggio esterno per flange e tubazioni (Intervallo ID: 2,25–20,4″)

Specifiche tecniche

• Campo operativo (complessivo): 2,25″ (56 mm) a 20,4″ (520 mm) a seconda della variante
• Materiale dei punti di contatto: acciaio inox
• Materiali compatibili: acciaio al carbonio, acciaio inox e altri materiali di tubazione comuni
• Uso principale: centraggio interno per saldatura flange su gomiti
• Riferimenti disponibili e pesi: 1350019 (ISEC56115) 56–115 mm - 1,0 kg; 1350020 (ISEC85195) 85–195 mm - 3,0 kg; 1350021 (ISEC120315) 120–315 mm - 10,0 kg; 1350022 (ISEC180520) 180–520 mm - 24,0 kg
