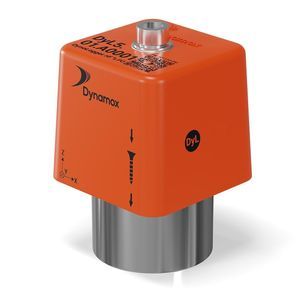

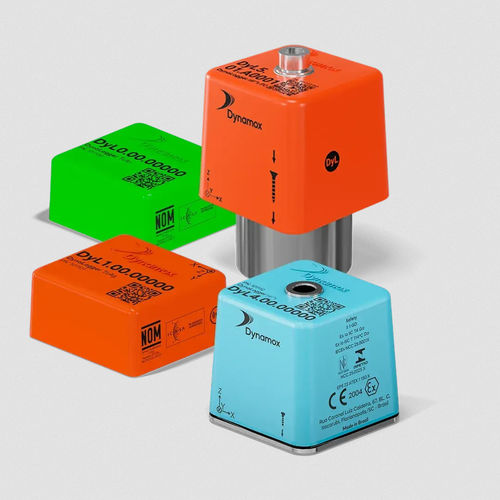

Sensore di vibrazione MEMS TcAg

per sorveglianza di macchineper manutenzione secondo condizioneper applicazioni idrauliche

Panoramica
Il TcAg (famiglia DynaLogger) è un sensore IoT wireless progettato per valutare tendenza e gravità dei difetti su macchine rotanti secondo ISO 20816. Integra un accelerometro MEMS triaxiale con sensore di temperatura a contatto e invia telemetria minuto per minuto a una piattaforma online senza installazione software locale. Identificatori prodotto: PN 101101 · NCM 9027.89.99 · HS 9027.89 · Scheda tecnica Versione 7 · marzo 2026.

Strumenti della piattaforma

• Rimozione dei dati registrati durante l'arresto macchina
• Configurazione avvisi e notifiche e‑mail
• Medie mobili e smoothing dei dati
• Aggregazione dati e confronto tra punti di monitoraggio
• Metriche di prevedibilità, incluso tempo medio fino al livello di allerta A2

Caratteristiche

• Dimensioni compatte: 36.6 × 33.6 × 18.7 mm; peso 33.8 g
• Batteria a lunga durata: cella 3 V, autonomia stimata 5 anni in condizioni standard
• Montaggio semplice: incollaggio diretto sull'apparecchiatura
• Telemetria configurabile: intervallo da 1 a 60 minuti
• Misura triaxiale veramente simultanea: assi x, y e z misurati contemporaneamente
• Aggiornamenti remoti di firmware e configurazione

Applicazioni

• Monitoraggio condizione di macchine rotanti in generale
• Strutture meccaniche: telai, perni, sospensioni, molle e guide
• Cilindri idraulici e tubazioni rivestite
• Componenti ferroviari: carrelli (bogies), cuscinetti, supporti e rulli
• Componenti elettrici: sbarre collettrici, morsetti di trasformatori e quadri
• Freni e monitoraggio delle vibrazioni occupazionali

Installazione

• Scegliere i punti di monitoraggio. Identificare i punti critici della macchina prima dell'installazione.
• Usare un sensore per punto. Il TcAg è triaxiale; una unità copre ciascun punto di monitoraggio.
• Montare su parti rigide. Preferire posizioni vicino ai cuscinetti, centrati sul componente; evitare alette sottili, carter o protezioni.
• Allineare gli assi. Allineare un asse del sensore (x, y o z, marcato sul corpo) con l'asse della macchina.
• Coprire entrambi i lati dei motori. Installare sensori sul lato motore (DS) e sul lato non motore (NDS) quando appropriato.
• Incollare il sensore. Pulire la superficie e applicare l'adesivo approvato su tutta la base del sensore.

Adesivi approvati (esempi)

• 3M DP8810
• 3M DP8710
• 3M DP420
• 3M DP-420NS
• 3M DP-8407NS
• Loctite HY4090

Disegno tecnico / strati di montaggio (vista inferiore)
Corpo TcAg · 33.6 × 18.7 mm
Base metallica · 0.7 mm
Colla · 3M DP8810, DP-8407NS o Loctite HY4090
Superficie dell'apparecchiatura

Specifiche tecniche

• Generale: Dimensioni 36.6 × 33.6 × 18.7 mm (1.44 × 1.32 × 0.74 in); Peso 33.8 g; Materiale LEXAN™; Montaggio: incollato; Segnalazione visiva (LED): rosso / verde.
• Sensori: Accelerometro MEMS triaxiale; Limite d'urto 3.000 g per 0,5 ms; Risposta in frequenza 2 kHz (±3 dB); Sensore di temperatura: a contatto.
• Ambiente: Temperatura operativa −10 °C a 84 °C (14 °F a 183.2 °F); Temperatura certificata per atmosfere esplosive (Tamb) −10 °C a 79 °C (14 °F a 174.2 °F); Alcuni lotti certificati fino a −10 °C a 88 °C (14 °F a 190.4 °F). Nota: l'uso sotto 0 °C riduce la durata della batteria (~50% a −20 °C).
• Alimentazione: Tensione batteria 3 V; Autonomia stimata 5 anni (telemetria ogni 5–30 minuti a 20–60 °C).
• Comunicazione: Bluetooth 5.3 (2 400–2 483,5 MHz); Portata in campo libero 100 m (dipende da ostacoli/interferenze e ricevitore); Potenza RF 0,4 dBm.
• Telemetria: Intervallo 1 a 60 min; Grandezze misurate: accelerazione RMS, velocità RMS, temperatura di contatto; Risoluzione temperatura 0,01 °C; Bande di frequenza 3 Hz a 2,5 kHz (regolabile); Gamma dinamica fino a ±16 g; Memoria 51.200 campioni (regolabile).
• Certificazioni / protezione: IECEx / ATEX / INMETRO (varia per lotto); IP66 / IP68 / IP69K come specificato per i lotti certificati.
