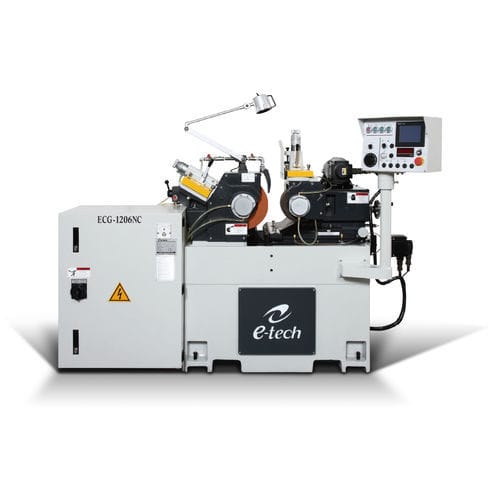

Rettificatrice senza centri ECG series

per pezzi da lavorareNCidraulica

Tecnologia di controllo LCD Touch Screen Ciclo di macinazione ad inserimento automatico Sequenza del ciclo: S1-Avvicinamento rapido S2-Rettifica grossolana T1-Tempo di sosta S3-Rettifica fine T2-Tempo di sosta scintilla Soluzione di automazione È possibile collegare più macchine per eseguire la rettifica grossolana, media e fine in un'unica linea di produzione, per risparmiare tempo nelle procedure ripetitive di carico e scarico. Selezione della lama A causa dei diversi diametri di lavoro, la piastra di guida e la mola di regolazione devono essere parallele, in quanto ciò influisce notevolmente sulla precisione di rettifica. Nome del pezzo: albero a gradini Materiale: SCM415 Stock rimosso：Max. ∅0,2mm Tempo di ciclo: 25 secondi (carico/scarico incluso) Rotondità: 1,5μm Nome del pezzo: Pistone a sfera Rettifica in entrata + carico/scarico automatico Materiale: SCM415 Scorte rimosse：Max. ∅0,3 mm Tempo di ciclo: 26 secondi (carico/scarico incluso) Nome del pezzo: perno del pistone Rettifica a passaggio Materiale: SCr21H Stock rimosso：Max. ∅0,13mm Velocità di avanzamento: 3m/min Rotondità: 1,2μm Accessori standard Utensili e cassetta degli attrezzi Serbatoio del refrigerante standard Estrattore di ruote Diamantatore Bulloni e blocchi di livellamento Mola con flangia Mola di regolazione con flangia Sistema di lubrificazione del mandrino con ventola di raffreddamento Ruota di regolazione con flangia Lubrificatore manuale per guide (modello S) Manuale d'uso e liste dei pezzi Posto di lavoro a monte Posto di lavoro in entrata Pannello di controllo (modello S) Controllore PLC + touch screen + pannello di controllo (modello NC) Controllore CNC FANUC 0i-TF (modello CNC) Accessori opzionali Sistema di caricamento automatico dell'alimentatore a vibrazione Sistema di scarico automatico per rettifica passante Dispositivo di formatura (piastre di formatura) Sistema di raffreddamento con separatore magnetico
