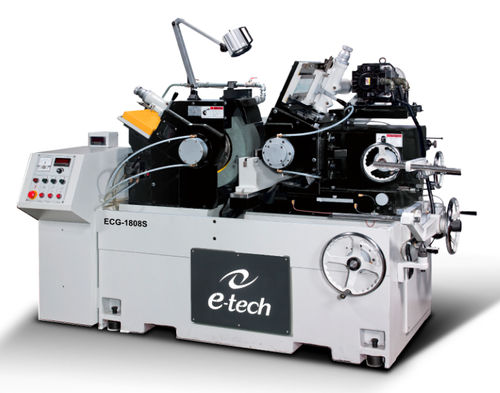

Rettificatrice senza centri ECG-S series

per pezzi da lavoraremanualeidraulica

A causa dei diversi diametri di lavoro, la piastra di guida e la ruota di regolazione devono essere parallele, in quanto ciò influisce notevolmente sulla precisione di rettifica. Nome del pezzo: albero a gradini Rettifica in entrata + carico/scarico automatico Materiale：SCM415 Scorte rimosse：Max. ∅0,2mm Tempo di ciclo: 25 secondi (carico/scarico incluso) Rotondità: 1,5μm Nome del pezzo: pistone a sfera Rettifica in entrata + carico/scarico automatico Materiale: SCM415 Scorte rimosse：Max. ∅0,3 mm Tempo di ciclo: 26 secondi (carico/scarico incluso) Nome del pezzo: perno del pistone Rettifica a passaggio Materiale: SCr21H Stock rimosso：Max. ∅0,13mm Velocità di avanzamento: 3m/min Rotondità: 1,2μm Accessori standard Utensili e cassetta degli attrezzi Serbatoio del refrigerante standard Estrattore di ruote Diamantatore Bulloni e blocchi di livellamento Mola con flangia Mola di regolazione con flangia Sistema di lubrificazione del mandrino con ventola di raffreddamento Ruota di regolazione con flangia Lubrificatore manuale per guide (modello S) Manuale d'uso e liste dei pezzi Posto di lavoro a monte Posto di lavoro in entrata Pannello di controllo (modello S) Controllore PLC + touch screen + pannello di controllo (modello NC) Controllore CNC FANUC 0i-TF (modello CNC) Accessori opzionali Sistema di caricamento automatico dell'alimentatore a vibrazione Sistema di scarico automatico per rettifica passante Dispositivo di formatura (piastre di formatura) Sistema di raffreddamento con separatore magnetico Lama di alimentazione (varie dimensioni) Lama di alimentazione (varie dimensioni) Dispositivo di formatura idraulico Sistema di raffreddamento con filtro di carta Sistema di raffreddamento con separatore magnetico e filtro di carta Dispositivo di espulsione del pezzo per la rettifica in entrata (idraulico / pneumatico) Sistema di caricamento automatico per la rettifica in entrata (Φ5∼25mm, L 50∼600mm) Sistema di caricamento automatico a tramoggia per la macinazione passante (Φ2∼8mm, L 50∼180mm) Guida di ingresso e di uscita
