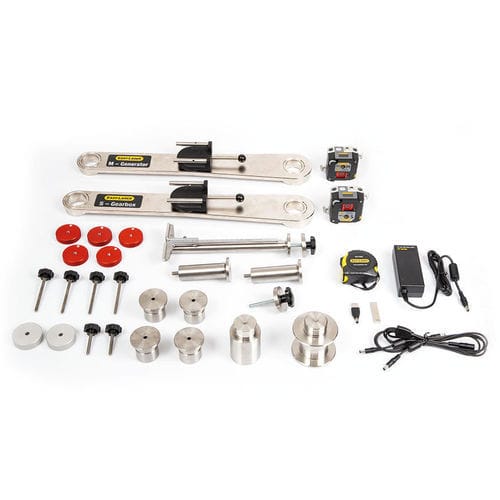

Sistema di allineamento laser Easy-Laser® Wind

per alberodi turbineper macchina rotante

I sistemi di allineamento albero Easy-Laser® Wind sono sviluppati per l'allineamento preciso delle trasmissioni delle turbine eoliche. Consentono l'allineamento di riduttore e generatore anche con l'accoppiamento rimosso e il rotore bloccato; sono pensati per l'uso durante l'installazione e per la manutenzione in campo, risultando adatti alle società di servizio.

Panoramica

• I kit staffe consentono l'allineamento di riduttore e generatore con l'accoppiamento rimosso e rotore bloccato, rispettando i requisiti di sicurezza di molti costruttori di turbine.
• I sistemi supportano sia l'installazione iniziale sia la manutenzione periodica in campo e si adattano a più modelli di trasmissione dei principali OEM.
• Unità di misura e display possono essere fornite insieme ai kit staffe, oppure il kit di installazione può essere fornito come solo kit meccanico se l'utente possiede già unità di misura e display.

Sistemi per allineamento con rotore bloccato

• Soluzione Vestas: tre kit venduti separatamente — un kit di installazione generale, un kit servizio supplementare per turbine più piccole e un kit di aggiornamento. Il kit di installazione è disponibile come kit meccanico senza unità di misura né display. Compatibile con le unità di misura serie E e XT.
• Soluzione Siemens Gamesa: include un kit con display e unità di misura serie E oltre a staffe per misurazione con l'accoppiamento in posizione, e un kit staffe separato (per serie E e XT) per misurazioni con accoppiamento rimosso. I kit possono essere acquistati singolarmente o in pacchetto.

Allineamento con albero in rotazione

• Per l'allineamento con l'accoppiamento in posizione l'albero deve poter ruotare (ad esempio tramite azionamento servo) ed essere arrestato in sicurezza mediante il freno.
• Il programma di misura EasyTurn è incluso in tutti i sistemi Easy-Laser e richiede solo una minima rotazione dell'albero per determinare lo stato di allineamento.
• I sistemi standard per albero in rotazione includono Easy-Laser® XT660 Shaft SG1 (versione con staffe per Siemens Gamesa) e Easy-Laser® XT660 Shaft WMB (versione con staffe per più marchi e modelli).

Download

• Brochure prodotto disponibile in più lingue alla sezione Download: XT Wind turbine shaft alignment brochure (inglese, tedesco, francese, spagnolo, portoghese, finlandese, russo).

Specifiche tecniche

• Progettato per l'allineamento di riduttore e generatore di turbine eoliche con accoppiamento rimosso e rotore bloccato.
• Unità di misura compatibili: serie E e XT (kit e unità possono essere forniti insieme o separatamente).
• Kit staffe dedicati per specifici costruttori: flange di interfaccia per Vestas e Siemens Gamesa.
• Offerta Vestas: kit di installazione, kit di servizio supplementare, kit di aggiornamento; il kit di installazione può essere fornito come solo kit meccanico.
• Offerta Siemens Gamesa: kit serie E con display e unità di misura, con opzioni di kit staffe per misurazioni con accoppiamento in posizione o rimosso.
• Programma di misura EasyTurn incluso per misurazioni con rotazione minima.
• Destinato all'uso durante installazione e manutenzione in campo; adatto alle società di servizio e a molteplici modelli di turbine.
