Canalina porta cavi in acciaio inossidabile SP

in acciaio galvanizzatoin poliestere rinforzato con fibra di vetroignifuga

Panoramica del prodotto

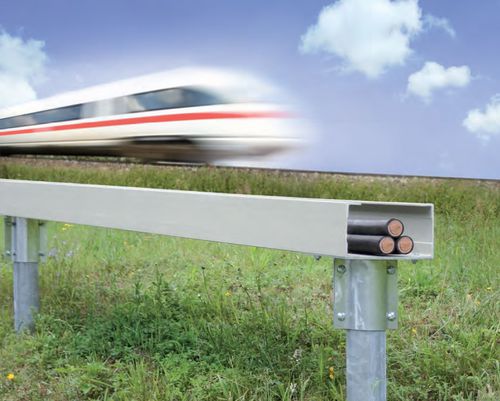

La canalina portacavi SP Ebo Systems in PRFV è progettata per installazioni in aree ristrette, difficilmente accessibili o con topografia irregolare. Il sistema abbina canaline in PRFV a una struttura di supporto e fissaggio in acciaio zincato a caldo (HDG) per un'installazione flessibile, economica e leggera. Lunghezze standard da 6 m, fori di montaggio in fabbrica e connettori preassemblati consentono un montaggio veloce, spesso eseguibile da una sola persona.

Aree di applicazione

• Ferrovie
• Treni
• Metropolitane
• Altre infrastrutture di trasporto

Caratteristiche e vantaggi - Materiale

• Senza corrosione
• Estremamente isolante, non richiede messa a terra
• Alta rigidità dielettrica
• Ritardante di fiamma: UL 94 V0
• Senza alogeni
• Resistente ai UV
• Riciclabile

Caratteristiche e vantaggi - Montaggio

• Basso peso per facile movimentazione
• Installazione semplice e rapida
• Fori di montaggio lavorati in fabbrica
• Consegna in lunghezze da 6 m
• Connettori preassemblati per giunzioni rapide
• Installazione continua che permette variazioni dell'interasse dei supporti in sito
• Regolazione in altezza tramite lunghezze dei pali variabili
• Adattabile a topografie irregolari

Resistenza al carico
Elevata resistenza meccanica conforme alle specifiche ferroviarie e Mannesmann Arcor (Vodafone).

• Numero di omologazione: EBA / 21AZ2 / 0029/9 del 16.11.1999
• Approvato da DB Systel GmbH: T.SVN 15 10/12 del 27.05.2010

Sistema compatto per elevazione e supporto dei cavi

• Canaline con coperchi removibili
• Canaline autoportanti fino a 6 m
• Pali di supporto in materiale HDG (zincato a caldo)
• Teste palo in HDG
• Fissaggio dei coperchi con viti Torx antimanomissione e dado a gabbia

Pali e unità di fissaggio testa palo
Il design della testa palo consente la regolazione in altezza e, su terreno irregolare, la testa orientabile permette la regolazione in tre direzioni. L'unità di fissaggio è monoblocco per un montaggio rapido. Tutti i bulloni sono M10x25. Fori oblunghi sulla parte superiore della testa palo permettono correzioni di posizione durante l'installazione.

Coperchi
I coperchi sovrapposti con manicotti evitano infiltrazioni d'acqua. I coperchi in PRFV sono fissati con viti Torx inalienabili e dadi a gabbia seguendo il principio del manicotto sovrapposto.

Piastra di giunzione e connettori
I connettori a U in acciaio inossidabile AISI 316 assicurano la giunzione delle canaline. Ogni elemento da 6 m è fornito preassemblato con una giunzione imbullonata da un lato. Le viti sono a testa tonda per evitare danni ai cavi. Lasciare una distanza di 6 mm tra le lunghezze delle canaline e 8 mm tra i coperchi durante l'installazione. Le piastre di giunzione sono preassemblate in fabbrica.

Divisore
Il divisore separa i cavi per funzione o tensione. Viene mantenuto nella parte inferiore della canalina dal peso dei cavi e non richiede fissaggi aggiuntivi in fase di installazione.

Istruzioni di montaggio (interasse supporti)

• Per un sistema SP progettato per interasse 3 m: dopo l'installazione del primo palo, installare il secondo a circa 2,25 m per allineare i fori di base.
• Per un sistema SP progettato per interasse 6 m: dopo l'installazione del primo palo, installare il secondo a circa 4,50 m per allineare i fori di base.

Specifiche tecniche

• Famiglia / modello: SP
• Materiale (canalina & coperchio): PRFV (poliestere rinforzato con fibra di vetro)
• Materiale di supporto: pali e teste zincati a caldo (HDG)
• Materiale connettore: connettore a U in acciaio inox AISI 316
• Fissaggi standard: M10x25
• Lunghezza consegnata: 6 m
• Gioco raccomandato tra lunghezze: 6 mm
• Gioco raccomandato tra coperchi: 8 mm
• Fissaggio coperchi: vite Torx inalienabile con dado a gabbia
• Classificazione di resistenza al fuoco: UL 94 V0
• Proprietà elettriche: altamente isolante, alta rigidità dielettrica (non richiede messa a terra)
• Proprietà ambientali: senza alogeni, resistente ai UV, riciclabile, non corrosivo
• Omologazione: EBA / 21AZ2 / 0029/9 (16.11.1999)
• Approvazione: DB Systel GmbH T.SVN 15 10/12 (27.05.2010)
