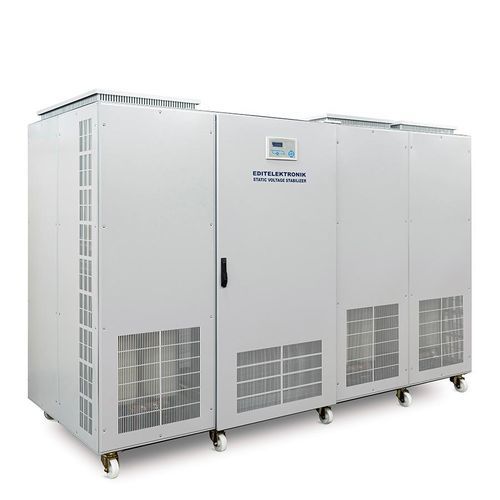

Stabilizzatore di tensione trifase IMP-R

a tiristorestaticoautomatico

Panoramica del prodotto
Lo stabilizzatore di tensione IMP è un dispositivo di regolazione e protezione della tensione in corrente alternata (AC) che fornisce tensione continua, sicura e stabile a macchine e apparecchiature industriali sensibili. Corregge le variazioni della rete e mantiene il valore di tensione ottimale richiesto dai carichi elettronici, garantendo l'affidabilità dei sistemi industriali critici.

Caratteristiche principali

• Stabilizzatore di tensione AC automatico
• 3200 kVA, trifase + neutro
• Prestazione a piena potenza alla tensione di ingresso nominale (serie IMP-R)
• Tecnologia a tiristori senza manutenzione
• Correzione bassa tensione fino al 60%
• Correzione alta tensione fino al 45%
• Tempo di risposta: 20 ms
• Tempo di correzione: 100 ms – 200 ms
• Capacità 100% per tensioni e carichi sbilanciati
• Protezione continua contro fluttuazioni di tensione
• Gestione della tensione indipendente per ogni fase
• Efficienza > 97%
• Pannello operatore standard con display LCD 4x20
• Protezione elettronica contro sovraccarico e surriscaldamento
• Protezione bassa tensione / alta tensione
• Progettazione adatta all'ambiente industriale
• Certificato TS EN ISO 9001:2015

Principio di funzionamento
Gli stabilizzatori IMP iniettano la tensione correttiva nella alimentazione del carico tramite un trasformatore collegato in serie tra rete e carico. Circuiti di misura ad alta velocità rilevano cali e fluttuazioni; una scheda di controllo a microprocessore calcola la correzione necessaria e applica l'iniezione di tensione tramite commutatori a tiristori per una regolazione rapida e precisa senza parti in movimento.

Note di progettazione e funzionamento
Le unità IMP sono realizzate su misura per diverse tensioni di ingresso e configurazioni di cablaggio (standard trifase + neutro; delta trifase disponibile su richiesta). I commutatori a tiristori assicurano regolazione rapida e duratura senza introdurre distorsioni armoniche. Sono disponibili in opzione bypass automatico interno e interruttore di bypass per manutenzione per funzionamento continuo o interventi di servizio.

Opzioni e accessori

• Valori e gamme di ingresso non standard (personalizzabili)
• Valori e tolleranze di uscita non standard (±1%, ±2%, ±3%, ±5%)
• Tensione di uscita regolabile tramite pannello LCD (max ±15%)
• Opzione 60 Hz
• Protezione di uscita MCCB (opzionale)
• Bypass automatico ininterrotto (opzionale)
• Trasformatore di isolamento / autotrasformatore per ingresso/uscita (opzionale)
• Armadi speciali per interno/esterno e classi IP superiori (IP44 / IP54 / IP65)
• Filtri EMC ingresso/uscita (opzionale)
• Parafulmine / protezione alta tensione (Classe I/II/III come specificato)
• Unità di monitoraggio e gestione remota (browser-based, LAN)
• Monitoraggio MODBUS RTU (RS485)
• Contatti puliti per modalità ON-OFF e bypass automatico
• Layout morsettiera personalizzati e accessori speciali su richiesta

DOCUMENTI
Catalogo IMP-R in inglese (catalogo prodotto disponibile in PDF sul sito del fornitore)

Specifiche tecniche

• Potenza (kVA): 3200 kVA
• Tecnologia: tecnologia a tiristori, regolazione di tensione ad alta velocità, design senza manutenzione
• Configurazione tiristori: 6, 8, 10 T selezionabili per determinare la tolleranza della tensione in uscita
• Tensione di ingresso nominale: 400 VAC trifase + neutro + terra (altre tensioni opzionali)
• Gamma di tensione di ingresso: configurabile su ordinazione (modelli standard XS/S/M/L con range max -60% / +40% su richiesta)
• Frequenza di ingresso: 50 Hz ±5% (60 Hz opzionale)
• Tensione di uscita nominale: 400 VAC trifase + neutro + terra (altre tensioni opzionali)
• Tolleranza tensione di uscita: ±1% a ±5% (opzionale)
• Capacità di sovraccarico: 125% per 1 minuto, 150% per 10 secondi, >151% per 0,2 secondi (interruzione)
• Tempo di risposta (misura): 20 ms
• Tempo di correzione: 100 ms - 200 ms
• Efficienza: >97% (tipica)
• Pannello operatore (standard): display LCD 4x20 con diagramma — mostra tensioni ingresso/uscita, % carico, frequenza, stato, informazioni guasto, impostazioni parametri
• Opzione touchscreen: display colore 7 pollici (opzionale)
• Gestione remota: browser-based via Ethernet (opzionale); MODBUS RTU via RS485 (opzionale)
• Funzioni di protezione: protezione elettronica basso/alto voltaggio, interruttore di ingresso (interruttore di uscita opzionale), protezione elettronica da sovraccarico, protezione elettronica da sovratemperatura (ventilazione a 50°C; interruzione a 80°C)
• Parafulmine: Classe I o Classe II opzionale
• Temperatura di esercizio: -10 °C a +40 °C
• Altitudine operativa: fino a 1.500 m
• Umidità: fino al 90% senza condensa
• Rumore acustico: < 55 dB (a 1 m, sportelli chiusi)
• Armadio / protezione: armadio modulare autoportante, IP21 interno (tipi esterni IP54 e superiori opzionali)
• Verniciatura / colore: vernice epossidica-poliestere a polvere - RAL 7035
• Raffreddamento: raffreddamento ad aria forzata con ventilatore controllato da termostato
• Lingue pannello operatore: tre opzioni linguistiche disponibili su ordinazione
• Parametri monitorabili: tensioni di ingresso, tensioni di uscita, % carico, frequenza, data-ora, stato, codici errore/guasto
• Parametri modificabili: valore di setpoint della tensione di uscita (limitato), data-ora
