Microscopio ottico Point Source Microscope

di metrologiaper controllo di qualitàper linea di produzione

Panoramica Il Point Source Microscope è un microscopio di ispezione portatile progettato per consentire un allineamento ottico rapido e ad alta precisione e la verifica tramite imaging confocale in campo chiaro e microscopia auto-stigmatica. Riduce i costi di sistema permettendo tolleranze meccaniche più rilassate su ottiche e supporti ed è adatto ad applicazioni che vanno dalle ottiche semplici a sistemi complessi come spettrometri e specchi asferici. L'unità è alimentata via USB e fornita con il software PSMAlign.

Caratteristiche principali

• Strumento di ispezione ad alta precisione senza interferometri
• Misura del raggio di curvatura e verifica dell'orientamento delle lenti
• Portatile, alimentato via USB per uso in loco
• Consente un preciso allineamento ottico e la verifica delle prestazioni ottiche
• Alta sensibilità adatta ad ambienti di produzione e controllo qualità
• Include PSMAlign per analisi delle immagini e flussi di lavoro di allineamento

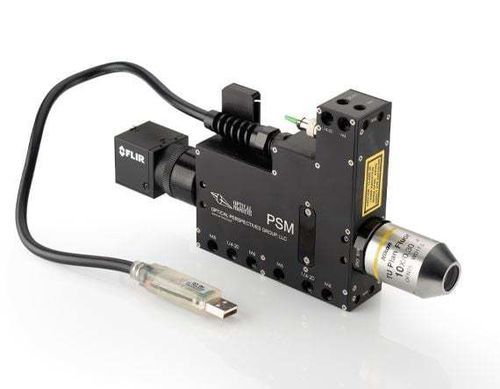

• La foto mostra l'obiettivo Nikon 10X fornito

Software PSMAlign e capacità di imaging PSMAlign è un pacchetto open-source basato su Python incluso con il microscopio. Misura la posizione di un'immagine puntiforme focalizzata riflessa o trasmessa rispetto all'asse ottico del PSM, fornisce dati dettagliati su dimensione e forma come file di intensità a 16 bit e consente l'esportazione dei risultati in formati CSV o PNG. Con l'obiettivo rimosso lo strumento funziona come un autocollimatore e può convertire misure in µm in secondi d'arco per la valutazione angolare.

Software / Controlli utente

• Due finestre di tracciamento: una mostra la vista della camera in pixel, l'altra le misure in spazio-oggetto in micrometri (µm) a seconda dell'ingrandimento
• Zoom regolabile con la rotella del mouse; un riquadro arancione indica la posizione in spazio-oggetto nella finestra della camera
• Una croce magenta segna l'asse ottico del PSM; le coordinate mostrano il centroide dell'immagine rispetto a tale asse
• Controllo automatico dell'esposizione con velocità dell'otturatore e guadagno regolabili per prevenire la saturazione dei pixel
• Controllo dell'intensità per due sorgenti luminose interne tramite cursori
• Opzione laser brillante per migliorare la visibilità durante l'allineamento in condizioni di illuminazione ambiente
• Codice open-source che consente la personalizzazione; aggiornamento previsto per aggiungere il logging dei dati con base temporale configurabile

Applicazioni Adatto per allineamento ottico, misura del raggio di curvatura, controllo dell'orientamento delle lenti, QA in produzione, allineamento di spettrometri e verifica di elementi ottici asferici o complessi.

Specifiche tecniche

• Alimentazione: USB (non è richiesta alimentazione di rete)
• Modalità di imaging: imaging confocale in campo chiaro e microscopia auto-stigmatica
• Software: PSMAlign (open-source, basato su Python) — misura il centroide dell'immagine e la distanza dall'asse ottico; esporta file di intensità a 16 bit (CSV, PNG)
• Funziona come autocollimatore quando l'obiettivo è rimosso (conversione µm → secondi d'arco)
• Esempio di ottiche incluse: foto prodotto mostra obiettivo Nikon 10X fornito
• Controlli: esposizione regolabile, velocità otturatore, guadagno, zoom e cursori di intensità delle sorgenti luminose
• Output dati: file di intensità 16 bit; esportazione CSV e PNG
• Casi d'uso tipici: allineamento da ottiche semplici a sistemi complessi (spettrometri, specchi asferici), QA di produzione
