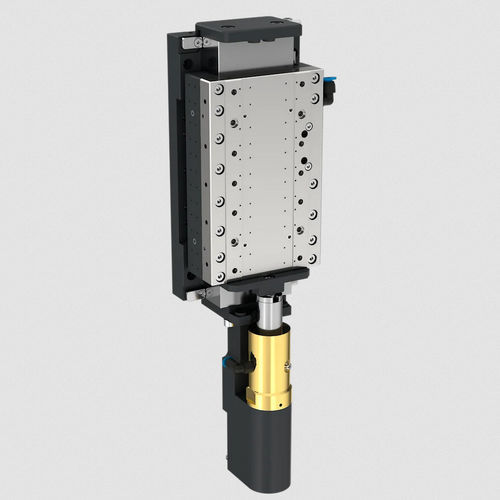

Asse lineare pneumatico EZ-2352-094V

di precisionein alluminiocompatto

Design compatto, elevata capacità di carico e altissima precisione di posizionamento sono le caratteristiche principali dell'asse lineare EZ-2352-094V. L'asse a cuscinetto d'aria è progettato per corse piccole e medie con carichi fino a 100 N. Un cilindro pneumatico a cuscinetto d'aria funge da contrappeso statico. La slitta in alluminio rivestito è azionata dinamicamente da un motore sincrono senza ferro (Tecnotion UM6). Il precarico è ottenuto mediante gruppi di magneti. Nella versione standard, l'asse è dotato di un sistema di misura assoluto di Heidenhain (LIC4). L'asse lineare è disponibile con corse di 20/40/60 mm, altre lunghezze sono possibili su richiesta, così come una configurazione con cilindri di contrappeso disposti lateralmente. Per la realizzazione di semplici tavole incrociate, due assi possono essere impilati l'uno sull'altro. Applicazioni: Produzione di elettronica, produzione di PCB, tecnologia di ispezione, misurazione 2D senza contatto, posizionamento di sensori e telecamere per l'ispezione, AOI (ispezione ottica automatica), processi di automazione. In generale: Applicazioni con elevate esigenze di dinamica, precisione, ripetibilità, movimenti di scansione fluidi, brevi tempi di assestamento.
