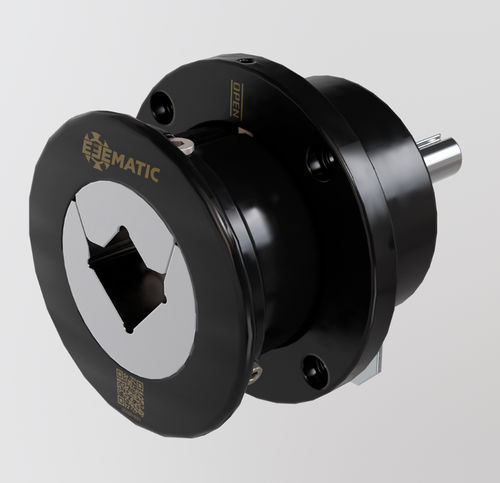

Cuscinetto di sicurezza manuale

per albero avvolgitorescorrevole

Panoramica
Progettato per sostenere alberi espansibili a doppio supporto e trasmettere coppia, fungendo da collegamento tra motore/freno e l'albero espansibile porta-bobine. Sono disponibili diversi materiali e trattamenti superficiali per conformarsi agli standard industriali.

Funzionamento
Apertura manuale con anello scorrevole. Sistema di sicurezza antiapertura che consente l'apertura solo quando non esiste rischio di caduta dell'albero porta bobina. Il supporto blocca l'avviamento se non è completamente chiuso (interblocco di sicurezza). La pagina riporta due valori di capacità: la tabella tecnica indica 1600 kg mentre il testo generale menziona fino a 2.200 kg.

Assemblaggio

• Montaggio a flangia
• Montaggio a piede

Dati tecnici
Peso del supporto: non specificato
Sistema di sicurezza: Antiapertura
Capacità massima (tabella): 1600 kg
Velocità massima: 300 rpm
Coppia massima: 350 Nm
Nota: il testo della pagina indica anche fino a 2.200 kg

Caratteristiche / specificazioni tecniche

• Meccanismo di apertura manuale con anello scorrevole
• Sicurezza antiapertura e interblocco anti-avviamento
• Riferimenti di carico: 1600 kg (tabella) e fino a 2.200 kg (testo)
• Velocità massima nominale: 300 rpm
• Coppia massima: 350 Nm
• Disponibile per montaggio a flangia o a piede
• Materiali e trattamenti superficiali vari per conformità agli standard industriali
