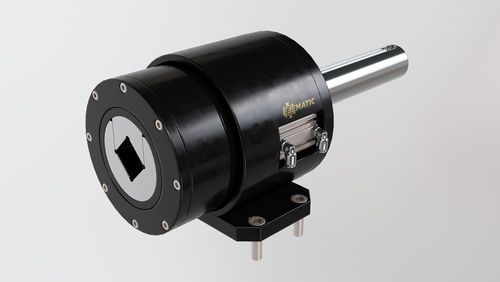

Cuscinetto di sicurezza pneumatico

per albero avvolgitore

Descrizione
Progettato per sostenere alberi espansibili a doppio supporto e trasmettere potenza, fungendo da interfaccia tra un motore/freno e l'albero espansibile porta-bobine.

Funzionamento

• Apertura semiautomatica tramite elettrovalvola che aziona due cilindri pneumatici integrati nel supporto.
• Sistema di sicurezza attivo con sensori del punto di rotazione che indicano se l'apertura è sicura (funzione antiapertura).
• L'apertura è azionata da un pulsante o leva posizionati in un'area comoda per l'operatore.
• L'area di contatto con l'albero espansibile è intercambiabile e dotata di trattamento di nitrurazione gassosa per elevata durezza superficiale e maggiore durata.
• Capacità di carico menzionata nel testo della pagina: 3.500 kg.

Area di contatto e trattamento
L'area di contatto intercambiabile è trattata mediante nitrurazione gassosa per aumentare la durezza superficiale e la durata dei componenti soggetti a usura.

Assemblaggio

• Montaggio a flangia
• Montaggio a piede

Dati tecnici
Peso del supporto: non specificato
Sistema di sicurezza: Antiapertura
Capacità massima (tabella): 2200 kg
Velocità massima: 1100 rpm
Coppia massima: 900 Nm
Nota: nella documentazione compaiono due valori di capacità: 3.500 kg (menzione nel testo) e 2.200 kg (tabella tecnica). Verificare il valore applicabile al modello sulla scheda tecnica.

Caratteristiche / specifiche tecniche

• Apertura semiautomatica tramite elettrovalvola che comanda due cilindri pneumatici integrati.
• Sistema di sicurezza attivo con sensori del punto di rotazione (antiapertura).
• Attivazione operatore: pulsante o leva in area operatore.
• Area di contatto intercambiabile con trattamento di nitrurazione gassosa per maggiore durezza superficiale e durata.
• Capacità indicata nel testo: 3.500 kg; capacità massima nella tabella tecnica: 2.200 kg — verificare sulla scheda del modello.
• Velocità massima: 1100 rpm.
• Coppia massima: 900 Nm.
• Opzioni di montaggio: montaggio a flangia, montaggio a piede.
