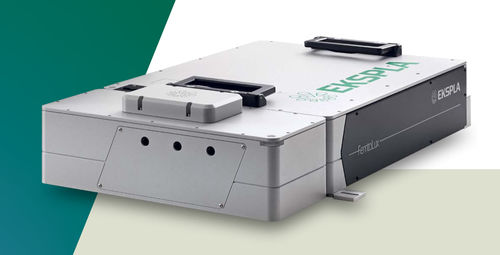

Sistema laser a femtosecondi FemtoLux

a fibraaccordabiledi taglio

FemtoLux è un laser a femtosecondi industriale progettato per garantire la massima affidabilità, una perfetta integrazione e un funzionamento non-stop 24/7/365 senza manutenzione, con un innovativo raffreddamento "a secco". La sua ampia gamma di opzioni consente di adattarlo a diverse attività di lavorazione dei materiali, tra cui ablazione, foratura, taglio e incisione. Caratteristiche

• A 1030 nm: 50 W di potenza di uscita massima tipica, >300 µJ di energia di uscita massima tipica
• A 515 nm: 20 W di potenza di uscita massima tipica, >50 µJ di energia di uscita massima tipica
• A 343 nm: 10 W di potenza di uscita massima tipica, >25 µJ di energia di uscita massima tipica
• Versione ad alta energia disponibile (1 mJ a 10 kHz)
• 750 µJ in modalità burst
• <350 fs - 1 ps di durata dell'impulso (sintonizzabile)
• Estensione della durata dell'impulso fino a 1 ns
• Singolo colpo a 4 MHz (controllato da AOM)
• MHz, GHz, MHz+GHz modalità burst
• Pulse-on-demand (PoD), con jitter fino a 20 ns (picco-picco)
• <0.5% RMS di potenza stabilità a lungo termine per oltre 100 ore
• M² < 1,2
• Elitticità del fascio > 0,85
• Manutenzione zero
• Raffreddamento a secco (non viene utilizzata acqua)
• PSU e unità di raffreddamento integrate in un unico alloggiamento rack 4U
• Installazione facile e veloce
• Compatibile con scanner galvo e Polygon e controller PSO

Uno strumento affidabile e versatile per la microlavorazione FemtoLux è progettato per garantire la massima affidabilità e una perfetta integrazione, supportando un funzionamento a manutenzione zero grazie all'innovativo raffreddamento a secco. La durata dell'impulso sintonizzabile da <350 fs a 1 ps e un'ampia gamma di frequenze di ripetizione dell'impulso controllate dall'AOM (da un singolo colpo a 4 MHz) lo rendono adatto alle applicazioni di microlavorazione più impegnative. L'energia massima degli impulsi supera i 300 μJ in impulsi singoli e i 750 µJ in modalità burst, garantendo elevate velocità di ablazione e produttività. L'elettronica di controllo avanzata consente una semplice integrazione con controllori esterni tramite API REST (Windows, Linux e altri), riducendo i tempi e le risorse di integrazione. Esperienza utente senza soluzione di continuità

• Facile integrazione - controllo remoto tramite API REST via RS232 e LAN
• Tempo di integrazione ridotto - elettronica dimostrativa disponibile per la programmazione del controllo laser
• Installazione semplice e rapida - nessuna acqua, testa laser completamente scollegabile, installabile dall'utente finale
• Facile risoluzione dei problemi - rilevatori integrati e registrazione costante dello stato del sistema
• Nessuna manutenzione periodica richiesta

Campi di applicazione

• Produzione di vias di vetro passanti (TGV) nel vetro
• Taglio di vetro sottile
• Lavorazione di stent al nitinolo
• Produzione di microelettronica
• Taglio di polimeri sensibili al calore
• Scrittura di vetri spessi
• Marcatura nera/colore di strumenti medici

Innovativo sistema di raffreddamento a secco Il laser FemtoLux utilizza un sistema di raffreddamento diretto a refrigerante, eliminando la necessità di ingombranti refrigeratori d'acqua e della relativa manutenzione. Il refrigerante circola da un compressore e un condensatore integrati nella PSU a una piastra di raffreddamento attraverso linee flessibili corazzate. Il sistema è ermeticamente sigillato, non richiede manutenzione e offre un'elevata efficienza di raffreddamento con un consumo energetico inferiore del 45% rispetto al raffreddamento ad acqua. Caratteristiche del sistema di raffreddamento a refrigerante diretto

• Affidabilità di livello militare
• Sistema ermetico permanente (MTBF >90.000 ore)
• Nessuna manutenzione
• Elevata efficienza di raffreddamento
• 45% di consumo energetico in meno rispetto al raffreddamento ad acqua
• Compatto e leggero

Fissaggio semplice e affidabile della piastra di raffreddamento La piastra di raffreddamento è staccabile dalla testa del laser per una comoda installazione. L'apparecchiatura di raffreddamento è integrata con l'alimentatore in un unico alloggiamento montato su rack 4U (peso totale: 15 kg). Opzione impulsi su richiesta (PoD)

• Il jitter inferiore a 20 ns garantisce una spaziatura degli impulsi costante ed equidistante per la microlavorazione ad alta velocità
• La frequenza di ripetizione regolabile per la lavorazione di geometrie complesse
• Velocità di lavorazione più rapida e maggiore produttività

Il PoD consente al laser di emettere impulsi solo quando necessario, migliorando l'efficienza, la precisione e la qualità della microlavorazione. Questa caratteristica è essenziale per le applicazioni ad alta velocità e ad alta precisione in cui la spaziatura equidistante degli impulsi è fondamentale. Opzione Burst GHz

• È possibile ottenere qualsiasi PRR intra-burst desiderato indipendentemente dall'oscillatore master
• Distacco identico degli impulsi all'interno dei burst GHz
• Modalità di formazione di burst brevi e lunghi (0. 5-10 ns per i burst brevi, 20-500 ns per quelli lunghi).5-10 ns per i burst brevi, 20-500 ns per i burst lunghi)
• Modalità burst MHz+GHz
• Inviluppo di ampiezza regolabile dei burst GHz
• Nessun impulso pre/post nei burst GHz
• Durata degli impulsi ultracorta mantenuta all'interno dei burst

La tecnologia all-in-fiber active fiber loop (AFL), in attesa di brevetto, consente la formazione di burst flessibili e il funzionamento in modalità single-pulse, MHz burst, GHz burst e MHz+GHz burst. Applicazione di controllo del laser L'applicazione di controllo Ekspla consente il controllo delle operazioni di routine tramite LAN o RS-232, con un software autoadattativo compatibile con diversi sistemi e piattaforme. Applicazioni

• Vetro: Fabbricazione precisa mediante foratura, taglio e fresatura di materiali trasparenti
• Polimeri: Fabbricazione di precisione con effetti termici minimi
• Metallo: Forme complesse, marcatura bianco/nero e colorazione senza additivi chimici
• Altri materiali: Precisione superiore per forme complesse 3D e non convenzionali

Caratteristiche / Specifiche tecniche

• Modelli: FemtoLux 30, FemtoLux 50
• Lunghezza d'onda centrale: 1030 nm (fondamentale), 515 nm (seconda armonica), 343 nm (terza armonica)
• Ripetizione degli impulsi: 100-200 kHz fino a 2-4 MHz (a seconda del modello)
• Potenza media di uscita: fino a 50 W (1030 nm), fino a 20 W (515 nm), fino a 10 W (343 nm)
• Energia dell'impulso: >300 µJ (1030 nm), >50-55 µJ (515 nm), >25-30 µJ (343 nm)
• Durata dell'impulso: sintonizzabile, da <350-400 fs a 1 ps; estensione fino a 1 ns
• Qualità del fascio: M² < 1,2 (tipico <1,1)
• Elitticità del fascio: >0,85
• Divergenza del fascio: <1 mrad
• Stabilità termica del puntamento del fascio: <20 µrad/°C
• Diametro del fascio: 2,5 ± 0,4 mm @ 65 cm (1030 nm)
• Polarizzazione: verticale
• Modalità di trigger: interno/esterno
• Controllo dell'uscita impulsi: divisore di frequenza, pulse picker, modalità burst, trigger a pacchetto, attenuazione della potenza, pulse-on-demand
• Interfacce di controllo: RS232 / LAN
• Cavo imbrifero: 3 m, staccabile
• Raffreddamento della testa del laser: a secco (raffreddamento diretto del refrigerante tramite piastra di raffreddamento staccabile)
• Dimensioni della testa del laser: 434 × 569 × 150 mm
• Dimensioni dell'alimentatore: 483 × 534 × 184 mm
• Requisiti di alimentazione: 100-240 V AC, monofase, 50/60 Hz
• Potenza massima: 800 W
• Temperatura ambiente di funzionamento: 18-27 °C
• Umidità relativa: 10-80% (senza condensa)
• Livello di contaminazione dell'aria: ISO 9 (aria ambiente) o migliore
