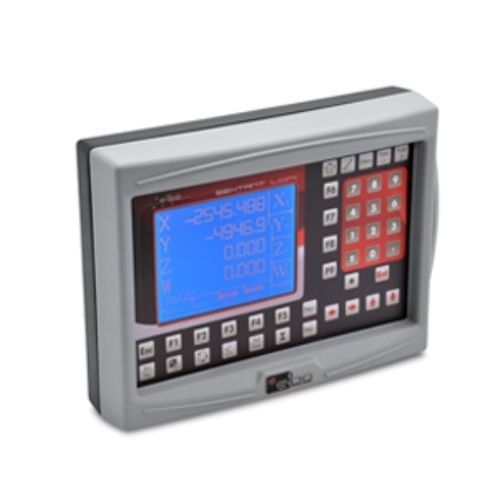

Indicatore display LCD SEXTANT LCD4

di posizioneda montare su pannelloper macchina utensile

Risoluzione: 1 - 5 - 10 micron Assi: X - Y - Z - W Visualizzatore adatto per fresatrici e alesatrici, in grado di visualizzare fino a 4 assi sia lineari che rotativi. Dispone di un ampio display LCD, usato oltre che per la visualizzazione, anche per aiutare l’operatore nella impostazione di funzioni complesse quali cicli di foratura su cerchio o su retta, programmi di spianatura ecc. Come opzione può fornire segnale di uscita di zero raggiunto, trasmissione seriale dei dati visualizzati. Funzioni e caratteristiche tecniche •99 origini di lavoro •99 utensili •20 programmi/pezzo (2000 blocchi/prog.) •Conversione mm/pollici •Conversione assoluto/incrementale •Compensazione errore lineare •Compensazione errore non lineare fino a 200 punti per ciascun asse •Possibilità visualizzazione gradi 4° asse •Funzioni avanzate: - fori su flangia - fori su arco - fori su linea e su griglia •Misura angolo •Raggio/diametro •Centratura pezzo •Sommatoria assi configurabile •Centratura flangia •Uscita seriale RS232 •Aggiornamento software •Menù grafico per supporto utente •Peso: 5,0 Kg •Alimentazione: 115 ÷ 230 Vac; 50-60 Hz; 30 VA
