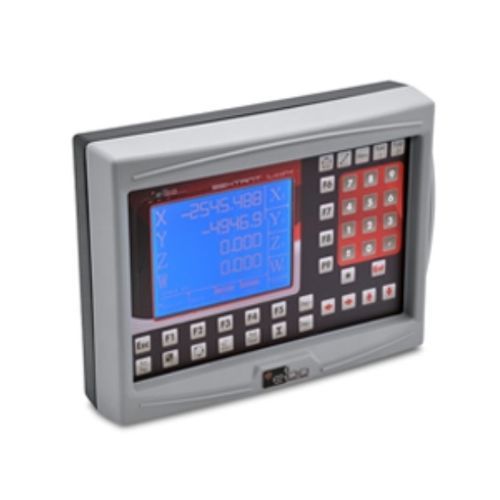

Indicatore di posizione SEXTANT TP
digitaleda montare su pannelloper macchina utensile

indicatore di posizione
indicatore di posizione
indicatore di posizione
indicatore di posizione
indicatore di posizione
indicatore di posizione
indicatore di posizione
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Grandezza fisica
di posizione
Tipo di quadrante
digitale
Tipo
da montare su pannello
Applicazioni
per macchina utensile

Descrizione

Risoluzione: 0.5 - 1 - 2 - 5 - 10 micron Assi: X - Y - Z - W Visualizzatore della serie SEXTANT, dedicato al trapano radiale. è sufficiente installare una riga di misura sulla bandiera ed un encoder sulla colonna, per trasformare il trapano radiale in una normale macchina a coordinate X, Y. Il software del visualizzatore provvede a convertire i dati della lavorazione da eseguire, in coordinate polari (raggio e angolo) che portate a zero, in sequenza, permettono di realizzare le lavorazioni precedentemente programmate in coordinate cartesiane ( X, Y). Derivando da un modello per fresatrice, ne mantiene tutte le funzioni, origini, cicli di forature su cerchi, su retta, su matrice ecc. •99 origini di lavoro •99 utensili •20 programmi/pezzo (2000 blocchi/prog.) •Conversione mm/pollici •Conversione assoluto/incrementale •Compensazione errore lineare •Compensazione errore non lineare •fino a 200 punti per ciascun asse •Possibilità visualizzazione gradi 4° asse •Funzioni avanzate: - fori su flangia - fori su arco - fori su linea e su griglia •Misura angolo •Raggio/diametro •Centratura pezzo •Sommatoria assi configurabile •Centratura flangia •Uscita seriale RS232 •Aggiornamento software •Menù grafico per supporto utente •Peso: 2,5 Kg •Alimentazione: 115 + 230 Vac; 50-60 Hz; 30 VA
