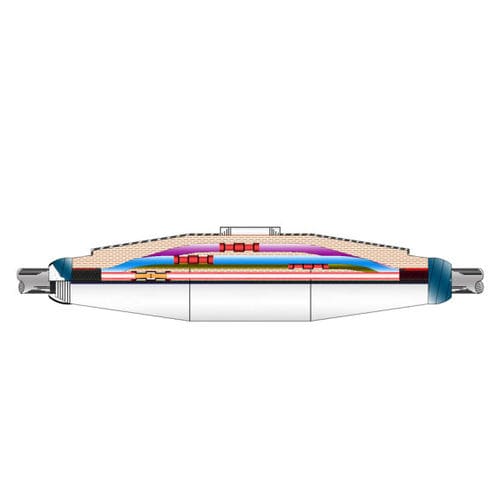

Giunto di derivazione blindato ELCOSTOP GLBA series

in resinain poliuretanoper cavo con isolamento in polimero

Breve descrizione
Giunto in resina colata ELCOSTOP GLBA progettato per cavi di alimentazione ferroviaria RG5ONR/8. Kit per giunzione in linea di cavi 3 conduttori XLPE; compatibile con cavi con armatura. Impiego dichiarato fino a 3 kV (consultare i dati tecnici per la tensione tabulata). I connettori non sono inclusi; si consiglia l'uso di connettori a compressione omologati Ferrovie dello Stato.

Applicazione e dati elettrici
Destinato a sistemi di alimentazione e trazione ferroviaria. Compatibile con cavi RG5ONR/8, 3 conduttori (tripolare) con isolamento XLPE. La continuità dell'armatura è garantita dal conduttore giallo/verde incluso. Nota: la documentazione riporta sia un campo di impiego fino a 3 kV sia una tensione tabulata di 1,2 kV; attenersi alle specifiche di progetto e alle normative locali.

Contenuto del kit

• Muffola di contenimento con ingressi gradinati per adattamento ai diametri dei cavi
• Resina poliuretanica a indurimento a temperatura ambiente
• Sette separatori per la separazione delle fasi
• Fascette e staffe metalliche
• Conduttore giallo/verde per la continuità dell'armatura

Conformità e note di installazione
Conforme a Omologazione F.S. N° 11096 30.5.1986 cat.807/401-2. I connettori non sono forniti; si raccomanda l'utilizzo di connettori a compressione omologati Ferrovie dello Stato ove previsto. Verificare il corretto posizionamento dei separatori e il completo riempimento della resina secondo le istruzioni per garantire i distanziamenti elettrici e la protezione meccanica.

Specifiche tecniche

• Accessorio: GIUNTO
• Tipologia: IN LINEA
• Isolante: XLPE
• Armatura: X, con armatura
• Cablecore: 3 – Tripolare
• Tecnologia: RESINA
• Schermo: N.A.
• Tensione (tabella): 1.2 kV (testo di applicazione: fino a 3 kV)
• Applicazione: FERROVIARIO
