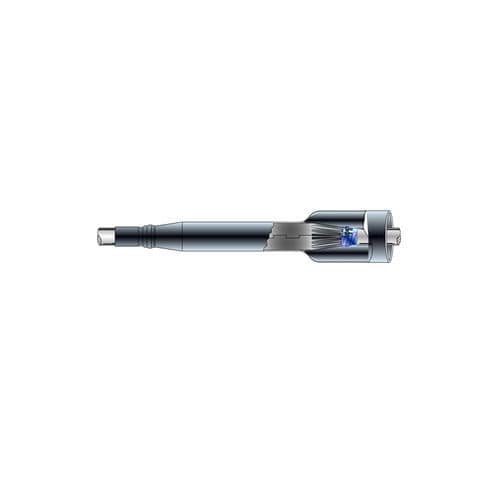

Giunto di derivazione blindato ELCOTERM GLS 70

isolatoper cavo con isolamento in polimeroa media tensione

Panoramica
Il ELCOTERM GLS 70 è un kit di giunzione termorestringente diritto progettato per cavi multipolari ad isolamento polimerico. Consente la ricostruzione dell'isolamento di fase e il ripristino del rivestimento esterno tramite guaine termorestringenti con adesivo; l'adesivo termofusibile garantisce la sigillatura della giunzione. La protezione meccanica per giunzioni di cavi armati è fornita da un involucro di giunzione (canister).

Contenuto del kit

• Guaine termorestringenti isolanti per ogni fase
• Guaina termorestringente con rivestimento adesivo per la protezione del rivestimento esterno
• Rivestimento adesivo termofusibile per garantire la sigillatura
• Involucro di giunzione (canister) per la protezione meccanica delle giunzioni di cavi armati (se applicabile)

Norme e conformità
Conforme alle norme CENELEC HD 623 e CEI EN 50393.

Specifiche tecniche

• Tecnologia: termorestringente
• Accessorio: giunto
• Tipologia: in linea (dritto)
• Isolante: XLPE
• Armatura: Z / senza armatura
• Applicazione: giunzioni standard per cavi
• Schermo: N.A.
• Numero conduttori: 4 – multipolare
• Tensione nominale: 1,2 kV

Installazione e applicazione
Adatto per giunzioni in linea su cavi multipolari isolati polimerici fino a 1,2 kV. Il kit serve a ricostruire l'isolamento di fase e ripristinare il rivestimento esterno; riscaldare uniformemente per far retrarre la guaina e attivare l'adesivo termofusibile per la sigillatura. Per i cavi armati, installare l'involucro di giunzione per assicurare la protezione meccanica. L'installazione deve essere eseguita da personale qualificato in conformità alle norme e procedure di sicurezza vigenti.
