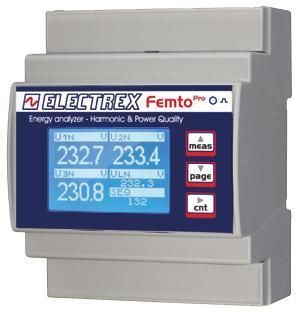

Analizzatore di rete AC PRA64-F0102-E00 FEMTO PRO D4 F PLUG

per reti elettriche trifaseper reti elettriche monofasedi potenza

Descrizione
Analizzatore di energia mono/trifase (fino a 3 linee monofase) con precisione complessiva Classe 1 se abbinato a FEMTO PRO F e TA flessibili a nucleo aperto serie FCTS. Progettato per montaggio su guida DIN, ingombro 4 moduli, con connettori RJ45 e morsetti estraibili. Alimentazione 230–240 VAC. Conforme a EN 50470-1 e EN 50470-3.

Parametri misurati e funzioni

• Misura di THD e TDD su tensione e corrente
• Monitoraggio della corrente di neutro
• Rilevamento tensione massima e minima
• Misura corrente massima e potenza massima
• Energia attiva per fase
• Rilevamento sequenza fasi e impostazioni fase configurabili

Allarmi, timer e logica

• Quattro timer di funzionamento
• Otto allarmi configurabili
• Supporto per condizioni logiche complesse per la generazione di allarmi

Interfaccia utente e indicatori

• Display LCD grafico per misure e menu
• LED di calibrazione

Comunicazione e firmware

• Comunicazione Modbus-RTU su RS485
• Firmware aggiornabile da remoto
• Espandibile tramite codici PUK per futuri aggiornamenti dopo l'installazione

Meccanica e installazione

• Montaggio su guida DIN, 4 moduli
• Installazione tramite connettori RJ45 e morsetti estraibili

Alimentazione e conformità

• Alimentazione: 230–240 VAC
• Norme: EN 50470-1 e EN 50470-3

Codice prodotto
PRA64-F0102-E00

Documentazione disponibile

• Scheda Prodotto Femto Pro - Atto Pro (PDF)
• Istruzioni installazione Femto Pro D4 RS485 PLUG SERIES (PDF)

Caratteristiche / specifiche tecniche

• Tipo: Analizzatore di energia mono/trifase (fino a 3 linee monofase)
• Classe di precisione complessiva: Classe 1 (FEMTO PRO F + TA flessibili FCTS)
• TA: compatibile con TA flessibili a nucleo apribile serie FCTS (non inclusi)
• Fondoscala configurabile: fino a 4000 A
• Misure di potenza: corrente massima, potenza massima, energia attiva per fase
• Misure qualità di potenza: THD e TDD su tensione e corrente
• Monitoraggio neutro: misura corrente di neutro
• Monitoraggio tensione: tensione massima e minima
• Funzioni fase: rilevamento sequenza fasi e impostazioni configurabili
• Timer: 4 timer di funzionamento
• Allarmi: 8 allarmi configurabili con supporto logiche complesse
• Display: LCD grafico
• Indicatore: LED di calibrazione
• Comunicazione: Modbus-RTU su RS485
• Firmware: aggiornabile da remoto; espandibile tramite PUK
• Montaggio: guida DIN (4 moduli)
• Connessioni: connettori RJ45 e morsetti estraibili
• Alimentazione: 230–240 VAC
• Normativa: EN 50470-1, EN 50470-3
