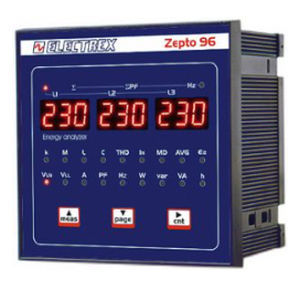

Analizzatore industriale PFA8C11-12 ZEPTO 96

di tensionearmonicodi energia

Panoramica
Il ZEPTO 96 Cod. PFA8C11-12 è un multimetro/analizzatore di energia 96×96 per impianti elettrici industriali. Fornisce oltre 50 letture inclusa corrente di neutro, THD su tensione e corrente, misura RMS fino al 31° armonico, demanda continua e demanda massima, e energie attive parziali e totali e reattive. Porta RS485 (Modbus), 1 ingresso digitale e 2 uscite digitali isolate. Ingresso TA 1-5 A. Alimentazione nominale 230-240 Vac. Precisione: 0,5% su V e I; Classe 1 su energia attiva e Classe 2 su energia reattiva (EN62053-21).

Principali grandezze misurate e funzioni

• Oltre 50 letture (inclusa corrente di neutro)
• THD-I (distorsione armonica totale della corrente) e THD-U (tensione)
• Misura RMS fino al 31° armonico
• Domanda mobile e domanda massima
• Energia attiva parziale e totale (Ea)
• Energia reattiva (Er)

Comunicazioni e I/O

• Porta seriale RS485 (protocollo Modbus)
• 1 ingresso digitale
• 2 uscite digitali isolate

Display e interfaccia utente

• 3 × display LED a 3 cifre ad alta visibilità

Specifiche tecniche

• Codice prodotto: PFA8C11-12
• Modello: ZEPTO 96
• Dimensioni frontali: 96×96 mm
• Tensione di alimentazione nominale: 230-240 Vac
• Sistemi di misura: monofase, 2 fasi, trifase bilanciata o sbilanciata (max 500 V fase-fase)
• Cablaggio: 2, 3 & 4 fili
• Ingresso TA: 1-5 A
• Misura armonica RMS: fino al 31° armonico
• Precisione tensione/corrente: 0,5% su V e I
• Precisione energia: Classe 1 attiva, Classe 2 reattiva (EN62053-21)
• Display: 3 × LED a 3 cifre
• I/O digitali: 1 DI / 2 DO (isolate)
• Comunicazione: RS485 (Modbus)
• Temperatura di esercizio: -10 a +50 °C
• Tensione massima fase-fase: 500 V
