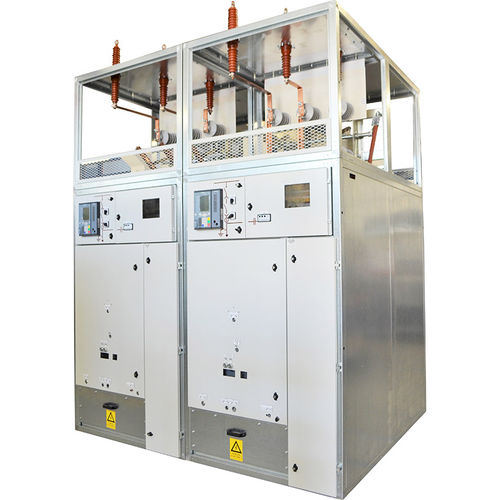

Quadro di distribuzione di distribuzione secondaria

a media tensioneisolato ad ariaper distribuzione elettrica

Il quadro di media tensione con sistema a doppia barra è stato progettato per la distribuzione primaria sulla parte in media tensione delle stazioni di trasformazione dei sistemi di distribuzione elettrica e combina le nuove tecnologie con l'infrastruttura esistente. Il quadro di media tensione con sistema a doppia barra è un impianto elettrico interno, in armadio a scomparti metallici, con isolamento in aria, costituito da un interruttore sottovuoto e da un separatore a barre d'aria. Electroalfa produce quadri per la distribuzione secondaria del tipo S2490_xx. Si tratta di attrezzatura da interno, in armadio metallico, con un semplice sistema a barre, estensibile e generalmente utilizzato in sistemi di distribuzione secondaria di media tensione fino a 24KV, corrente nominale in funzionamento continuo di massimo 630A e corrente nominale di breve durata di resistenza massima di 20KA/ 1s. Questo tipo di quadro resiste all'azione dell'arco elettrico interno, con un indice di classificazione IAC AFLR 20KA/ 1s. Il quadro garantisce la continuità del servizio secondo la classificazione standard LSC2B. Dal punto di vista dei compartimenti, la classificazione di questo attrezzo è PI. Le apparecchiature sono realizzate in conformità alla norma europea SR EN 62271-200 e sono state testate nei laboratori ICMET, con risultati pienamente conformi per questo tipo di prove complete. I quadri della gamma P2490_xx mostrano i seguenti vantaggi: facilità di installazione, sicurezza e semplicità d'uso, sicurezza del personale di servizio, compattezza, estensibilità, qualità certificata, SCADA integrato, ottimo rapporto qualità/prezzo. Garantiamo la consulenza ai clienti per scegliere le migliori soluzioni tecniche per ogni particolare applicazione.
