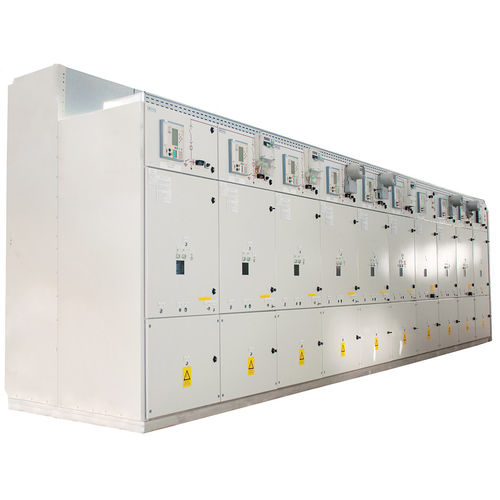

Quadro di distribuzione di distribuzione primaria

a media tensionecon involucri di metallocompatto

I quadri elettrici per la distribuzione primaria, della serie S 12xx, per una tensione massima di 12KV c.a., sono stati testati per valori di corrente nominale continua fino a 5.000A e valori di corrente nominale di picco fino a 50 KA/1s. Questo tipo di ingranaggi resiste all'azione dell'arco elettrico interno, con un indice di classificazione fino a IAC AFLR 50KA, 1s. I quadri della serie S 24xx, per una tensione di 24 KV c.a. sono stati testati per valori di corrente continua nominale fino a 2.500A e valori di corrente nominale di picco di 25 KA/1s. Questo tipo di ingranaggi resiste all'azione dell'arco elettrico interno, con un indice di classificazione fino a IAC AFLR 25KA/ 1s. Il quadro garantisce la continuità di servizio, secondo la classificazione standard LSC2B. Dal punto di vista della separazione dei comparti, la classificazione di questi quadri è PM. Il quadro per la distribuzione primaria è costituito da un armadio metallico costituito da pannelli in lamiera assemblati con rivetti speciali, raccordi o saldature elettriche, che comprende le apparecchiature di bassa tensione necessarie per le specifiche di esercizio, compresi l'interruttore estraibile e le apparecchiature di misura, comando, protezione e segnalazione di bassa tensione. L'interruttore estraibile ha tre posizioni di funzionamento: in funzione, test e ritiro. Può passare da una posizione all'altra in modo fluido e senza urti, sul percorso del circuito.
