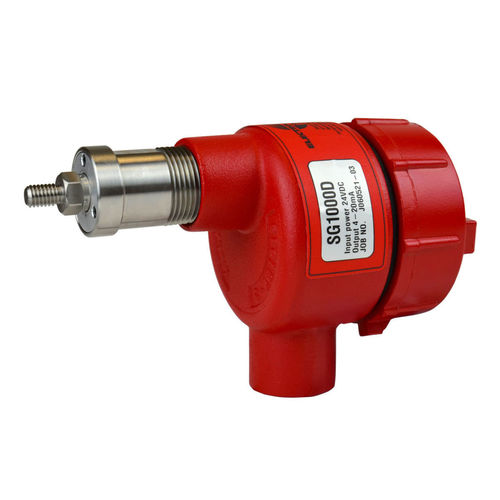

Indicatore di posizione SG1000D

in tubosu guida DINcon albero

Caratteristiche Feedback di posizione della valvola - 0° fino a 359° Misura con precisione il movimento rotatorio dell'albero della valvola Funziona su alberi di valvole azionati a motore o manualmente Mantiene la posizione della valvola in caso di perdita di potenza Interfaccia con PLC o utilizzare il misuratore di processo opzionale PM500 come unità di visualizzazione remota Classe I, Div. I (C, D) Classe II, Div. I (E, F, G) Il monitor di posizione della valvola SG1000D è un sistema completo di monitoraggio della posizione alloggiato in una custodia compatta ed antideflagrante. L'SG1000D è un sensore di posizione basato su encoder che fornisce un'uscita 4-20 mA e viene utilizzato per misurare un processo rotativo come la posizione di una valvola con movimento rotatorio in senso orario o antiorario. L'SG1000D funziona su processi rotativi con una scansione a fondo scala fino a 15 gradi (da completamente chiuso a completamente aperto), fino a quelli con una scansione a fondo scala fino a 359 gradi. Il misuratore di processo opzionale PM500 può essere utilizzato come display remoto e può fornire la potenza di uscita a +24 VDC per l'SG1000D. Può visualizzare il segnale 4-20 mA in qualsiasi unità utente, anche in percentuale da completamente chiuso (0%) a completamente aperto (100%), permettendo al cancello o alla valvola di essere accuratamente posizionata quando si regola il flusso di un prodotto o si miscelano prodotti. Il PM500 dispone di opzioni di due o quattro relè completamente programmabili ed esiste anche un'opzione di uscita programmabile a 2 canali, a 16 bit 4-20 mA, per il mirroring del segnale 4-20 mA verso un PLC.
