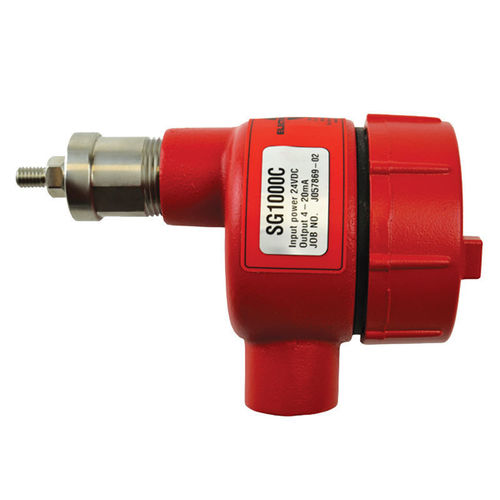

Sistema di controllo di sorveglianza SG1000C

Caratteristiche - Feedback di posizione dell'albero - da 0° a 359° - Misura precisamente il singolo ripetitivo movimento rotatorio di rotazione - Funziona su alberi motorizzati o azionati manualmente - Memoria non volatile - mantiene la posizione dell'albero monitorata in caso di perdita di potenza - Interfaccia con PLC o utilizzare il processo opzionale PM500 Contatore come unità di visualizzazione remota - Classe I, Div. I (C, D) Classe II, Div. I (E, F, G) L'SG1000C è alloggiato in una custodia compatta e robusta a prova di esplosione, NEMA 4X, l'SG1000C è un sensore di posizione basato su encoder che fornisce un'uscita 4-20 mA e viene utilizzato per misurare processi che hanno un movimento rotatorio ripetitivo a singolo giro in senso orario o antiorario. Una volta programmato, l'SG1000C emette un segnale 4 mA DC quando l'encoder è all'inizio della sua rotazione (0 gradi) ed emette un segnale 20 mA DC quando l'encoder è nella posizione di rotazione completa (359 gradi). Quando l'encoder si trova in qualsiasi posizione (tra 0 gradi e 359 gradi) l'SG1000C emette un segnale proporzionalmente compreso tra 4 e 20 mA. Tipicamente l'SG1000C viene utilizzato per rilevare la posizione dello scivolo di un distributore a grano rotante che consente all'utente finale di monitorare con estrema precisione la posizione dell'albero, garantendo un controllo accurato del processo. Il misuratore di processo opzionale PM500 può essere utilizzato come display remoto e può fornire la potenza di uscita a +24 VDC per l'SG1000C. Può visualizzare il segnale 4-20 mA in qualsiasi unità utente, anche in percentuale da completamente chiuso (0%) a completamente aperto (100%), consentendo di posizionare accuratamente il cancello o la valvola quando si regola il flusso di un prodotto o si miscelano prodotti.
