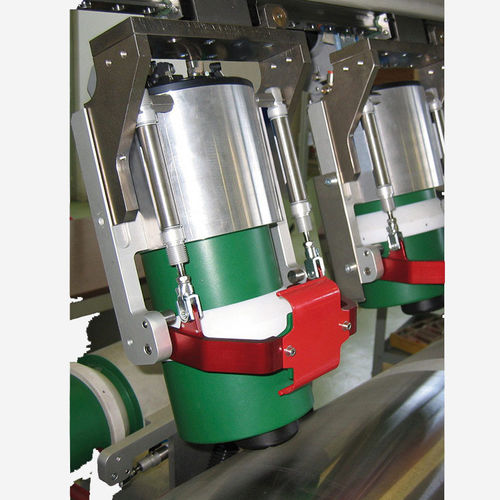

Sistema di misurazione di spessore SWAN FIXED POINT

per contatto direttoper materiale in fogliper taratura

Cigno a punto fisso SWAN FIXED POINT è una tecnologia di misurazione brevettata dalla Electronic Systems, ideale per la misurazione diretta e senza contatto dello spessore. CARATTERISTICHE PRINCIPALI Calibrazione automatica con target di riferimento. Custodia protettiva compatta progettata per ambienti industriali pesanti. Posizionamento automatico sul punto di misura. Protezione del sensore in caso di grumi o spessori extra. Sostituzione rapida del sensore. Non fa uso di nessun tipo di fonti radioattive Categoria: Sensori. Tag: Linee di calandratura, Rivestimento e laminazione, Gomma, Fogli e pellicole. Descrizione Lo spessore viene misurato utilizzando la riflessione di un getto d'aria compressa che è direttamente calibrato sul materiale come segue - La distanza tra l'ugello dell'aria e la superficie del materiale da misurare viene calcolata con uno speciale trasduttore pneumatico. - La distanza dalla testa di misura al rullo di riferimento viene misurata da un sistema di alta precisione con sensore induttivo. - In questo modo lo spessore del materiale viene calcolato come la differenza tra il rullo di riferimento rilevato dal sensore induttivo e la distanza dal punto di riflessione misurata dal sensore ad aria compressa.
