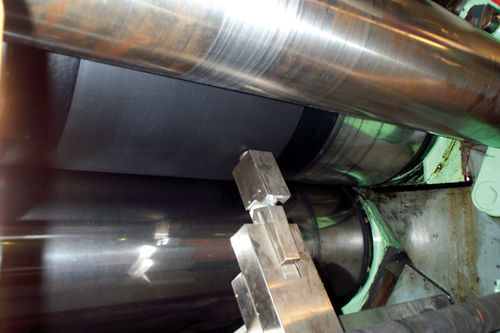

Sistema di misurazione di spessore SWAN REFLEX

per contatto direttoper materiale in fogliper applicazioni industriali

Cigno Reflex SWAN REFLEX è un sistema di riflessione progettato per la misurazione diretta dello spessore. Il sistema è composto dai seguenti elementi: - Scanner a fascio singolo con struttura portante - Rullo di riferimento - Sensore di misura a soffio d'aria SWAN CARATTERISTICHE PRINCIPALI Sistema automatico di inseguimento del rullo di riferimento. Sistema di spostamento del sensore estremamente durevole e meccanicamente stabile. Protezione contro il contatto accidentale con il materiale da misurare. Struttura semplice e compatta con alta resistenza agli urti. Adatto per applicazioni industriali con larghezza massima della macchina di 3.000 mm. Categoria: Sensori. Tag: Rivestimento e laminazione, Calandratura del PVC, Gomma, Fogli e pellicole. Descrizione La struttura portante è dotata di una trave tubolare in acciaio fissata a due supporti. I supporti possono essere montati sulla struttura della macchina nella configurazione più adatta all'installazione, senza alcuna alterazione della struttura. La trave principale è dotata di apposite guide di scorrimento e di accoppiamenti dove viene montato l'elemento di misura, è dotata di porta sensore, perpendicolare al rullo di riferimento. L'automazione dello scanner permette il movimento calibrato del sensore verso il rullo fino a raggiungere la posizione più adatta alla misurazione. Quando raggiunge la posizione impostata, il sensore inizia a spostarsi per misurare il profilo trasversale. Il sistema di misurazione SWAN REFLEX utilizza sensori con l'esclusiva tecnologia ESSAIR™ brevettata da Electronic Systems, ideale per la misurazione diretta e senza contatto dello spessore. Progettati oltre 10 anni fa e utilizzati in migliaia di installazioni in tutto il mondo, tali moduli di misura sono stati testati in diverse applicazioni industriali, anche per impieghi pesanti, dimostrandosi altamente affidabili e sicuri.
