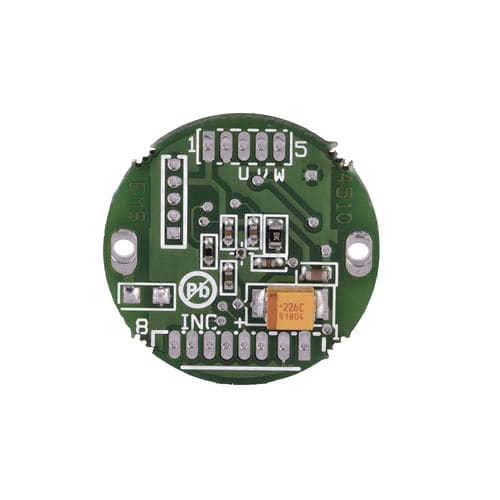

Modulo encoder rotativo MDB20

Il modulo encoder magnetico MDB20 ha un sensore di precisione dotato di un elemento Hall integrato per la scansione di un magnete di Dipolo permanente. Il sensore stesso genera una tensione sinusoidale costante di ampiezza costante utilizzata per calcoli angolari. Questi segnali sinusoidali e coseni vengono ulteriormente interpolati per ottenere i segnali incrementali o assoluti con risoluzioni fino a 14 bit per rotazione. Il modulo MDB20 è un gruppo PCB da 20 mm che può essere utilizzato in qualsiasi piccolo design con facilità di installazione. Le caratteristiche più importanti: - Modulo di montaggio circolare PCB da 20 mm. - Funziona sull'alimentazione elettrica 5V. - Varietà di uscite supportate come output Analog Sin-Cos, Incrementale RS422, Absolute SSI e protocollo BiSS-C. - Supporta fino a 14 bit (16384 posizioni) per rotazione - Uscita assoluta e incrementale. - Precisione +/- 0,5 °. - Funzionamento ad alta velocità fino a 20000 giri / min alla migliore risoluzione. - CPR 3600 disponibile anche per facilitare le risoluzioni angolari per i calcoli matematici.
