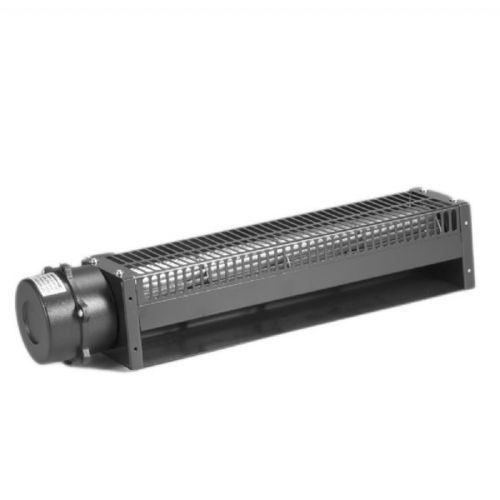

Ventilatore DC ECD series

ad alta pressionesilenziosocanalizzabile

Panoramica
Ventilatori DC cross-flow (tangenziali) compatti con ingombro ridotto, bassa rumorosità e alto coefficiente di pressione, adatti per assemblaggi industriali compatti, condotti HVAC, involucri elettronici e elettrodomestici.

Specifiche

• ECD9031 | 310 x 413 x 137 mm (12.20 x 16.26 x 5.39 in) | Portata max 9.8 ~ 5.04 m³/min (350 ~ 180 CFM) | Rullo Ø 90 x 31 mm (Ø 3.54 x 1.22 in)
• ECD6042 | 420 x 499 x 90 mm (16.54 x 19.65 x 3.54 in) | Portata max 8.344 ~ 4.284 m³/min (298 ~ 153 CFM) | Rullo Ø 60 x 42 mm (Ø 2.36 x 1.65 in)
• ECD6036 | 360 x 439 x 90 mm (14.17 x 17.28 x 3.54 in) | Portata max 7.7 ~ 3.36 m³/min (275 ~ 120 CFM) | Rullo Ø 60 x 36 mm (Ø 2.36 x 1.42 in)
• ECD6030 | 300 x 368 x 90 mm (11.81 x 14.49 x 3.54 in) | Portata max 5.32 ~ 2.856 m³/min (190 ~ 102 CFM) | Rullo Ø 60 x 30 mm (Ø 2.36 x 1.18 in)
• ECD6024 | 240 x 307 x 90 mm | Portata max 3.64 ~ 2.184 m³/min (130 ~ 78 CFM) | Rullo Ø 60 x 24 mm (Ø 2.36 x 0.94 in)
• ECD6018 | 180 x 246 x 90 mm | Portata max 2.94 ~ 1.68 m³/min (105 ~ 60 CFM) | Rullo Ø 60 x 18 mm (Ø 2.36 x 0.71 in)
• ECD6012 | 120 x 185 x 90 mm | Portata max 2.352 ~ 1.428 m³/min (84 ~ 51 CFM) | Rullo Ø 60 x 12 mm (Ø 2.36 x 0.47 in)
• ECD5029 | 290 x 360 x 70 mm (11.42 x 14.17 x 2.76 in) | Portata max 2.996 ~ 1.68 m³/min (107 ~ 60 CFM) | Rullo Ø 50 x 29 mm (Ø 1.97 x 1.14 in)
• ECD5019 | 190 x 260 x 70 mm (7.48 x 10.24 x 2.76 in) | Portata max 1.96 ~ 1.4 m³/min (70 ~ 50 CFM) | Rullo Ø 50 x 19 mm (Ø 1.97 x 0.75 in)
• ECD4019 | 190 x 260 x 60 mm (7.48 x 10.24 x 2.36 in) | Portata max 2.24 ~ 1.68 m³/min (80 ~ 60 CFM) | Rullo Ø 40 x 19 mm (Ø 1.57 x 0.75 in)

• Ci riserviamo il diritto di modificare i dati senza ulteriore avviso.
• Prestazioni soggette a tolleranza ±10%.

Specifiche tecniche

• Tipo di prodotto: ventilatori DC cross-flow (tangenziali) progettati per installazione compatta, funzionamento silenzioso e alto coefficiente di pressione.
• Serie / modelli disponibili: ECD9031, ECD6042, ECD6036, ECD6030, ECD6024, ECD6018, ECD6012, ECD5029, ECD5019, ECD4019.
• Dimensioni: elencate per modello (mm e pollici ove applicabile).
• Portate massime: intervalli forniti per modello (m³/min e CFM).
• Dimensioni rullo: variano in base al modello (Ø mm / Ø in).
• Tolleranza prestazionale: ±10%.
