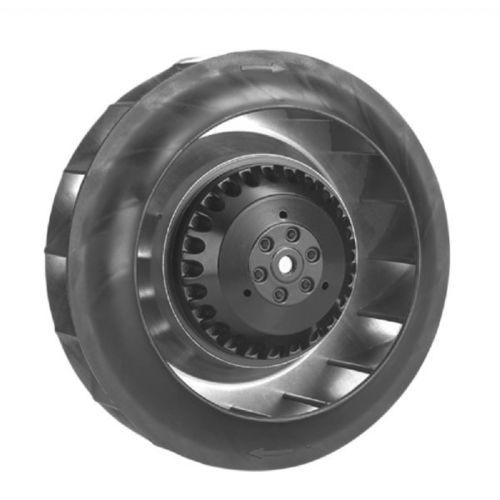

Ventilatore DC ED series

centrifugodi circolazione di ariadi circolazione di aria

Breve descrizione
Progettato per applicazioni di movimentazione dell'aria ingegneristiche in cui affidabilità, portata d'aria elevata, alte pressioni statiche e spazio limitato sono fattori primari. La serie ED comprende ventilatori centrifughi DC motorizzati (giranti motorizzate) con pale curve orientate all'indietro, coprendo dimensioni da Ø100 x 25 mm a Ø250 x 110 mm.

Specifiche
Spec. | N. modello | Dimensione (mm) / Dimensione (Inch) | Portata max (m³/min) / Portata max (CFM) | Note
ED25011 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m³/min / 920 CFM — Girante a pale curve orientate all'indietro
ED22599 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m³/min / 835 CFM — Girante a pale curve orientate all'indietro
ED22171 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m³/min / 621 CFM — Girante a pale curve orientate all'indietro
ED19069 — Ø 190 x 69 / Ø 7.5 x 2.7 — 12.2 m³/min / 432 CFM — Girante a pale curve orientate all'indietro
ED17569 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m³/min / 437 CFM — Girante a pale curve orientate all'indietro
ED17567 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m³/min / 395 CFM — Girante a pale curve orientate all'indietro
ED13391 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m³/min / 326 CFM — Girante a pale curve orientate all'indietro
ED10025 — Ø 100 x 25 / Ø 3.9 x 1.0 — 1.92 m³/min / 35 CFM — Girante a pale curve orientate all'indietro

Note

• Ci riserviamo il diritto di modificare i dati senza preavviso.
• Le prestazioni dei dati sono soggette a una tolleranza del 10%.

Specifiche tecniche

• Famiglia di prodotto: Ventilatori centrifughi DC / giranti motorizzate
• Tipo di girante: Girante a pale curve orientate all'indietro (elencato per tutti i modelli)
• Modelli disponibili e specifiche principali:
  • ED25011 — Dimensione Ø250 x 110 mm (Ø9.8 x 4.3 in); Portata max 26.1 m³/min (920 CFM)
  • ED22599 — Dimensione Ø225 x 99 mm (Ø8.8 x 3.89 in); Portata max 23.6 m³/min (835 CFM)
  • ED22171 — Dimensione Ø221.5 x 71 mm (Ø8.7 x 2.7 in); Portata max 17.6 m³/min (621 CFM)
  • ED19069 — Dimensione Ø190 x 69 mm (Ø7.5 x 2.7 in); Portata max 12.2 m³/min (432 CFM)
  • ED17569 — Dimensione Ø175 x 69 mm (Ø6.9 x 2.7 in); Portata max 12.4 m³/min (437 CFM)
  • ED17567 — Dimensione Ø175 x 67 mm (Ø6.9 x 2.6 in); Portata max 11.2 m³/min (395 CFM)
  • ED13391 — Dimensione Ø133 x 91 mm (Ø5.2 x 3.5 in); Portata max 9.2 m³/min (326 CFM)
  • ED10025 — Dimensione Ø100 x 25 mm (Ø3.9 x 1.0 in); Portata max 1.92 m³/min (35 CFM)
• Applicazione tipica: movimentazione dell'aria ingegneristica dove sono richiesti elevati flussi d'aria e alte pressioni statiche in spazi ridotti
